電子自動信号機

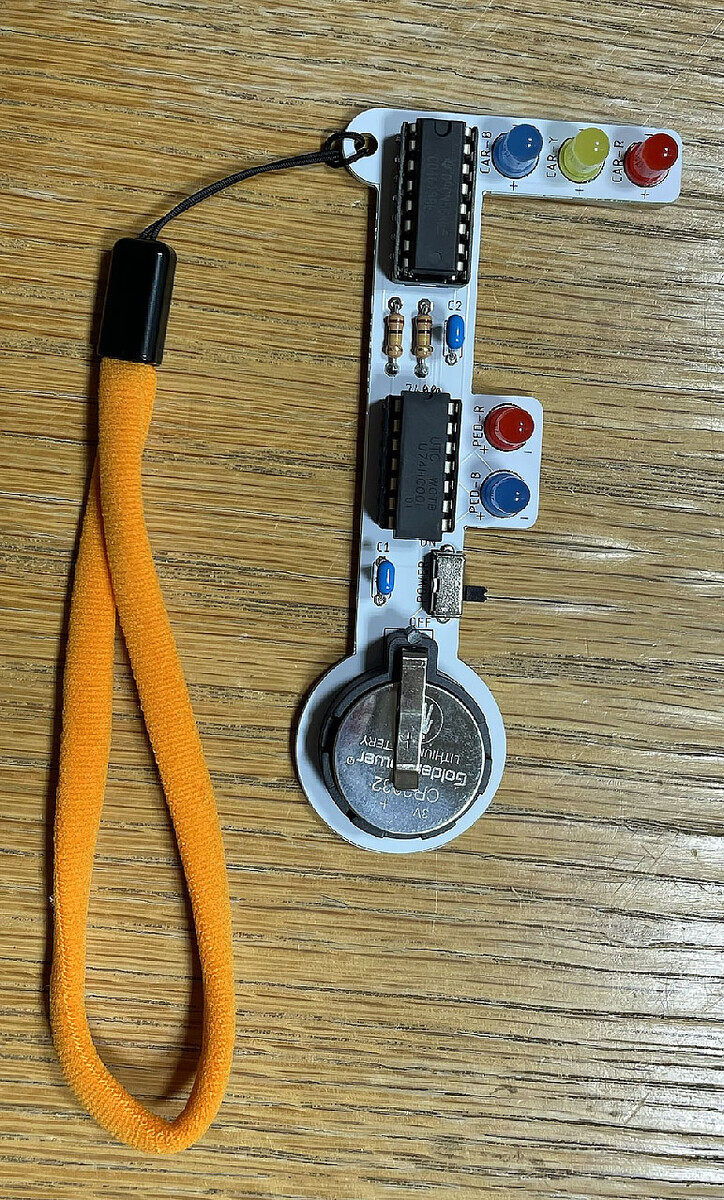

単独で動く信号機の基板を作ってみました。
マイコンやプログラム無しの電子回路だけで、本物の信号機っぽい動きをします。

紹介動画はこちら。

www.youtube.com

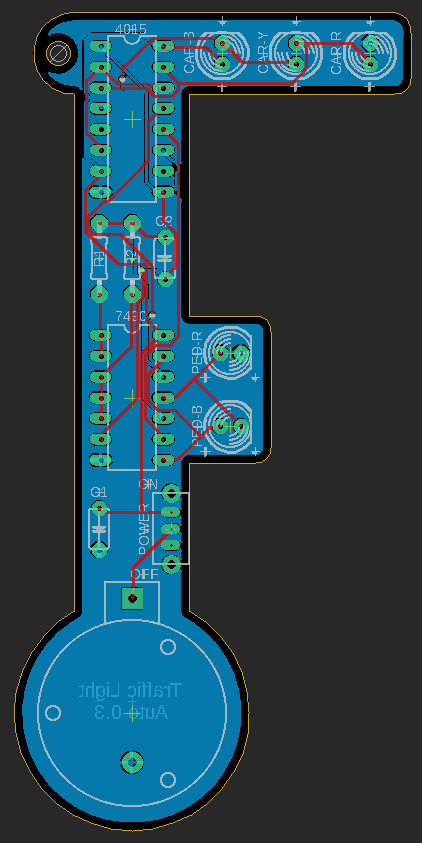

基板左上の穴にストラップを付けることができます。

回路図

NANDゲート2個の発振回路で、クロック信号を生成しています。
シフトレジスタ・4015とNANDゲート2個で、信号機の点灯をコントロールしています。

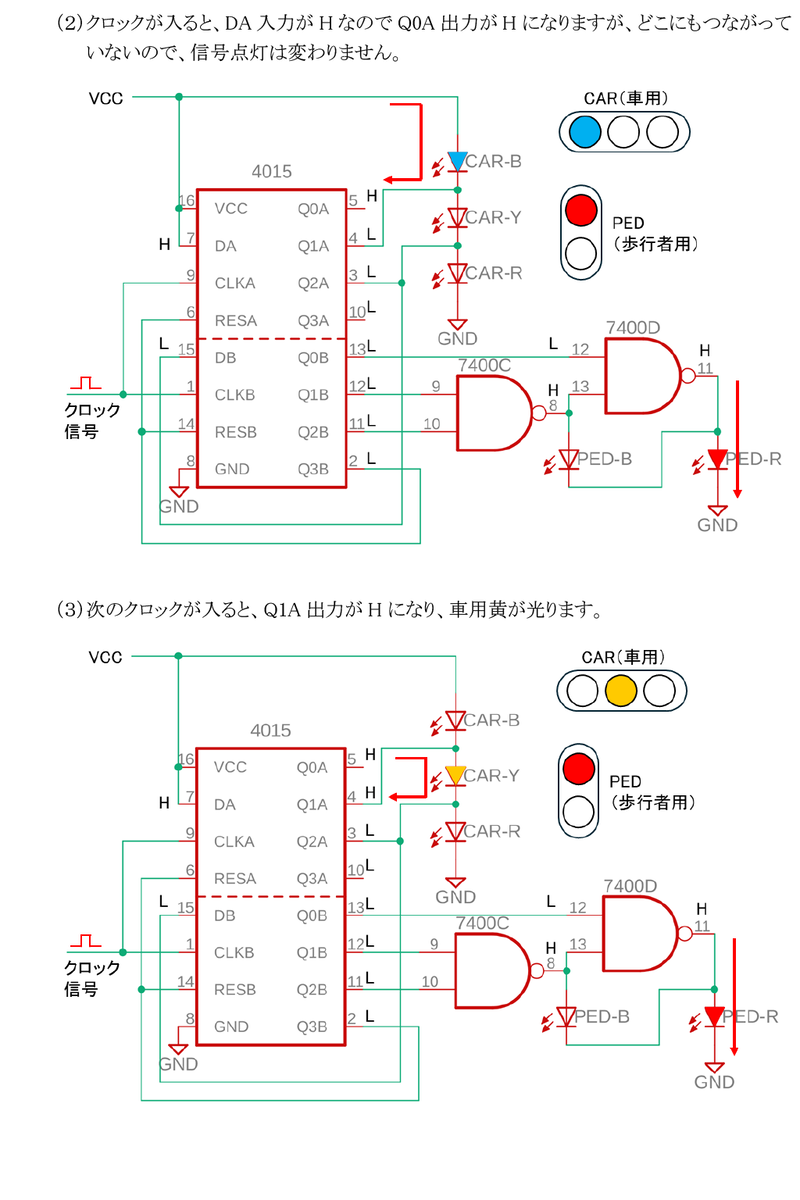

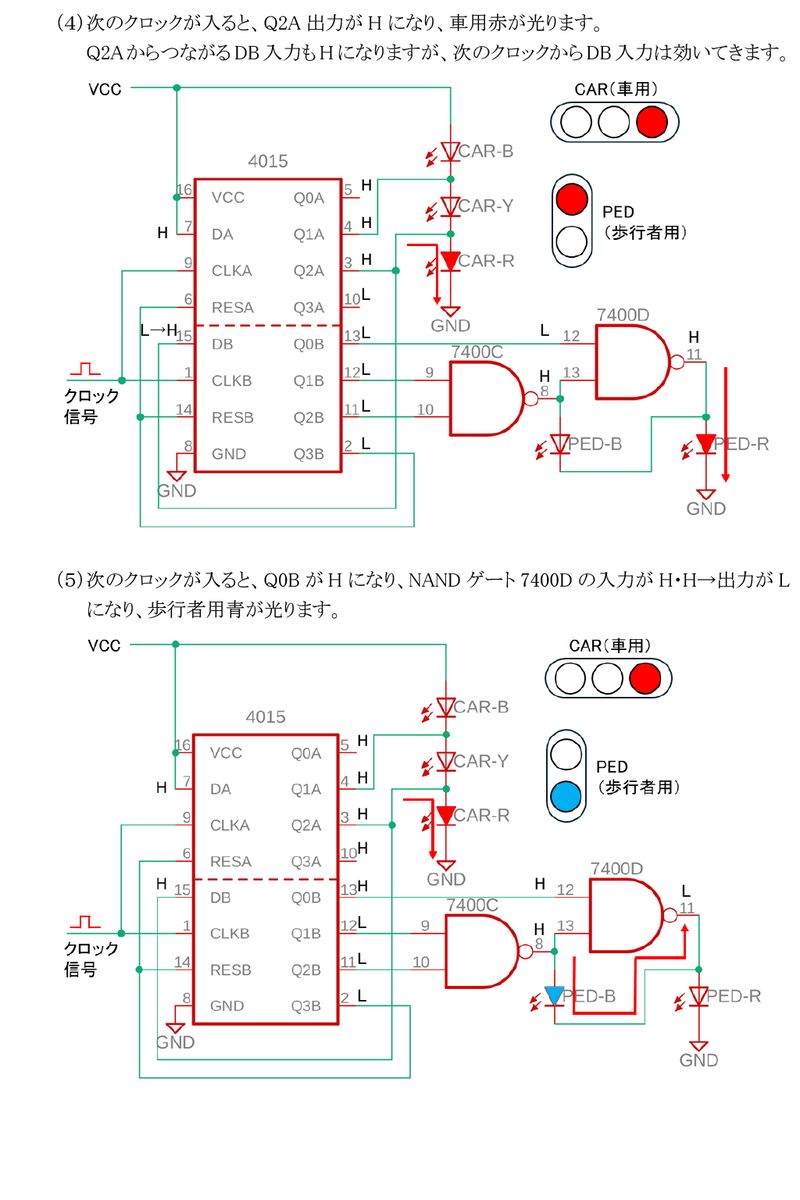

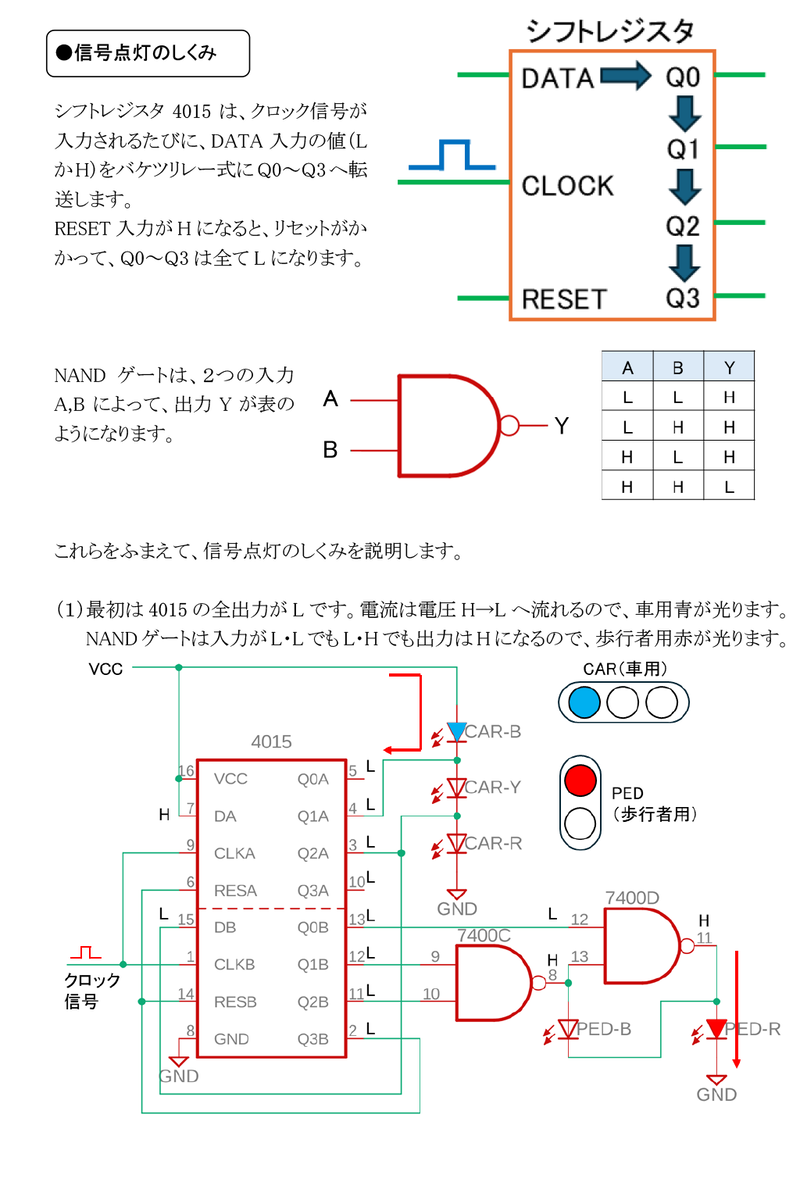

信号点灯のしくみ

説明ペーパー（4ページ）を作りました。以下を参照してください。

基板データ

• Fusion PCB用ガーバーデータ（ZIP）（48×100mm）

＊この基板データは、CC BYライセンスとします。どうぞご利用ください。

(C) 2024 Shiro Saito (https://www.ichigojaman.jp)

材料

以下の順番ではんだ付けすると作りやすいです。

• カーボン抵抗(炭素皮膜抵抗) 1/4W100kΩ　×2本
  • 抵抗値を小さくすると信号機の動きが速く、大きくするとゆっくりになります。
• スライドスイッチ 1回路2接点 基板用 横向き
• ICソケット (14P)
• ICソケット (16P)
• ボタン電池基板取付用ホルダー CR2032用(小型タイプ)
• 絶縁ラジアルリード型積層セラミックコンデンサー 10μF25V5mmピッチ　×2本
• 抵抗内蔵5mmLED 5V 青色 470nm OSB5SA5B64A-5V　×2本
• 抵抗内蔵5mmLED 5V 黄色 590nm OSY5LU5B64A-5V
• 抵抗内蔵5mmLED 5V 赤色 640nm OSR6LU5B64A-5V　×2本
• 4回路2入力NAND U74HC00L-D14-T
  • ICソケット（14ピン）にはめます。他の7400互換ICでも良いですが、アンバッファード（バッファー無し）の品を選んでください。バッファー有りのIC（例：TC7400BP）だと発振回路がうまく動きません。
• CMOS　4015(DIP品)（樫木総業）
  • ICソケット（16ピン）にはめます。他の4015互換ICでも良いです。千石電商や共立電子でも売っています。
  • 共立電子でセール販売しているuPD4015BCはダメでした（信号機がおかしな点灯をします）。電源3Vではうまく動かないようです。

IchigoJamの信号機

IchigoJamのソケットに差して、プログラムで動かす信号機基板はこちら。
www.ichigojaman.jp
