先日、ながの電気クラブ主催の光るハンドスピナー工作教室を見学に行ってきました。
中国製のハンドスピナーキットを工作していたのですが、なかなか面白かったので、IchigoJamとLEDをのせたハンドスピナー基板を作ってみました。
動画はこちら。
【IchigoJam】ハンドスピナーJam

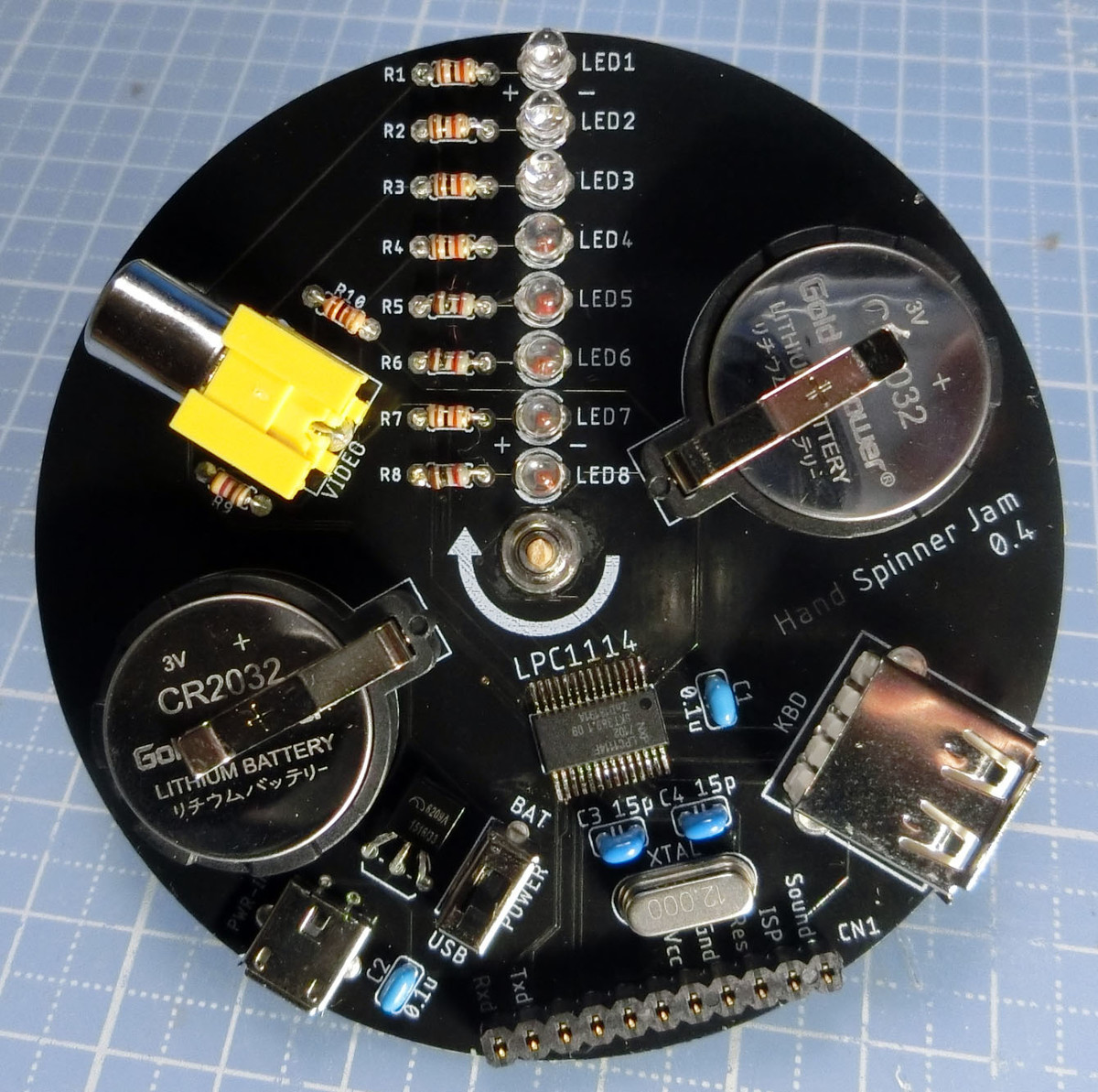

※(10/31)基板を新バージョンに更新
ビデオ端子やキーボード端子も付けたので、普通のIchigoJamとしても使えて、簡単にプログラミングできます。
ボタンが無いので、ファームウェア1.4βを入れて、「@ARUN」でプログラムを自動起動するといいでしょう。

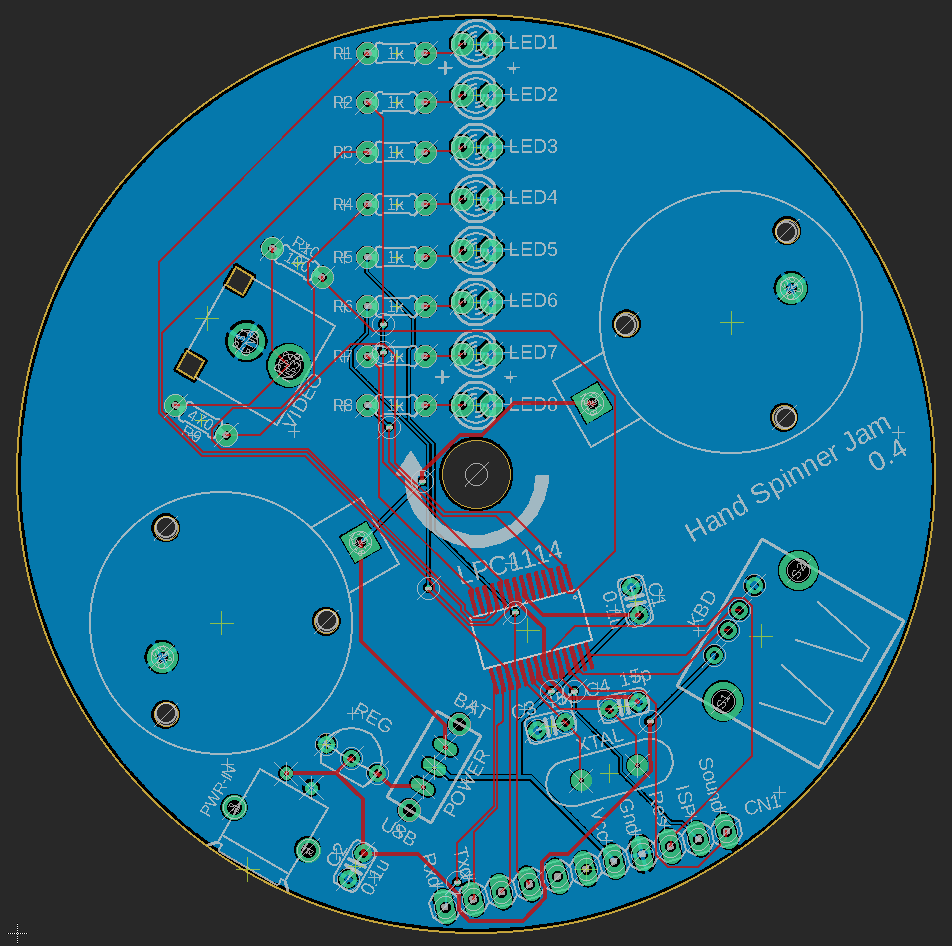

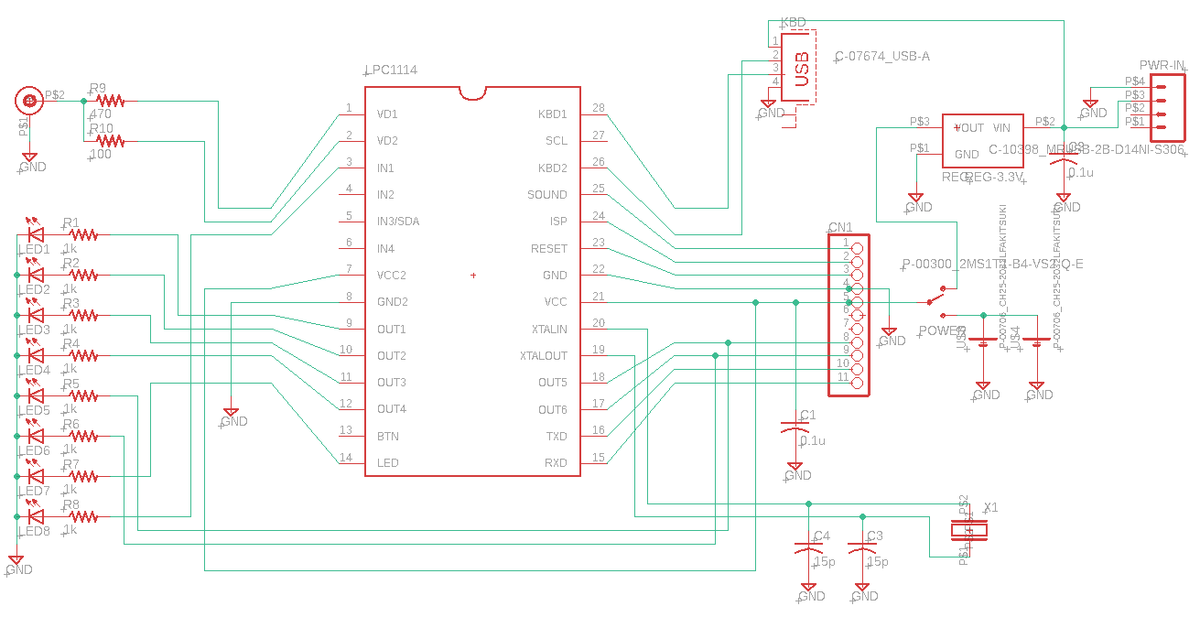

基板データ
※(10/31)新バージョンに差し替え
＊この基板ガーバーデータは、CC BYライセンスとします。どうぞご利用ください。
(C) 2019 Shiro Saito (https://www.ichigojaman.jp)
材料
- ＬＰＣマイコン ＬＰＣ１１１４ＦＤＨ２８（秋月電子）
- ロープロファイルピンソケット （低メス） １４Ｐ （１×１４） ５．０ｍｍ（秋月電子）
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ １ｋΩ （１００本入）（秋月電子）
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ ４７０Ω （１００本入）（秋月電子）
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ １００Ω （１００本入）（秋月電子）
- クリスタル（水晶発振子） １２ＭＨｚ（秋月電子）
- 絶縁ラジアルリード型積層セラミックコンデンサー０．１μＦ５０Ｖ２．５４ｍｍ（１０個入）（秋月電子）
- 絶縁型ラジアルリード型積層セラミックコンデンサー１５ｐＦ５０Ｖ±５％２．５４ｍｍ （１０個入）（秋月電子）
- 基板用マイクロＵＳＢコネクタ（電源専用）（秋月電子）
- 低消費電力LDOレギュレータ（4個入） ME6209 3.3V（aitendo）
- 基板用スライドスイッチ ＳＳ－１２Ｄ０１－ＶＧ４（秋月電子）
- 基板取付用ＵＳＢコネクタ（Ａタイプ メス）（秋月電子）
- 超高輝度３ｍｍ黄色ＬＥＤ ＯＳ５ＹＫＡ３１３１Ａ （１０個入）（秋月電子）
- 基板用ＲＣＡジャック（黄）（秋月電子）
- ボタン電池基板取付用ホルダー ＣＲ２０３２用（小型タイプ）（秋月電子）
- M4WD 620ベアリング 10個セット ミニ四駆 ミニッツ（amazon）
- ※620サイズ（外径6mm、内径2mm）のベアリングならどれでも構いません。2mm径の穴に、心棒のつまようじがいい具合にはまります(^_^) ベアリングと基板は多用途アロンアルファでつきました。つまようじは3cmくらいに切って刺すと、手で持った時に回しやすいです。
プログラム
回転式バーサライタでハート形が見えます。
「VIDEO 0,2」で動作クロックを1/2に落としていますが、手で回す速度でちょうどいい感じに見えます。
100 @ARUN:'*POV Heart 110 VIDEO 0,2:CLV:OUT 8,0 120 [0]=`00001110 130 [1]=`00011111 140 [2]=`00111111 150 [3]=`01111110 160 [4]=`11111100 170 [5]=`01111110 180 [6]=`00111111 190 [7]=`00011111 200 [8]=`00001110 210 L=9 220 FOR I=0 TO L 230 OUT [I] 240 NEXT 250 GOTO 220
（8/9追記）「上田」と漢字を表示してみました。文字に依りますが、外側に寄せた方が見やすいようです。
100 @ARUN:'*POV Ueda 110 VIDEO 0,2:CLV:OUT 8,0 120 [ 0]=`01111111 130 [ 1]=`01001001 140 [ 2]=`01001001 150 [ 3]=`01111111 160 [ 4]=`01001001 170 [ 5]=`01001001 180 [ 6]=`01111111 190 [ 7]=`00000000 200 [ 8]=`00000001 210 [ 9]=`00001001 220 [10]=`00001001 230 [11]=`01111111 240 [12]=`00000001 250 [13]=`00000001 260 [14]=`00000001 270 L=15 280 FOR I=0 TO L 290 OUT [I] 300 NEXT 310 GOTO 280
