キラキライヤリング

FacebookIchigoJam-FANグループで、チルトスイッチを使ってLEDを点滅させるイヤリングが投稿されていました。
IchigoJamは使っていませんが、オリジナル基板で私も作ってみました。
動画はこちら。

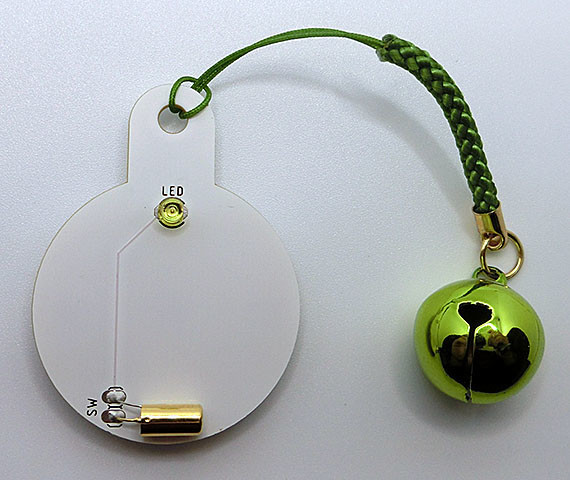

キラキライヤリング


とりあえず100均の鈴ストラップを付けてみましたが、イヤリングでもキーホルダーでも、好みで構いません。
基板の中央にスペースが空いていますが、絵を描いたり、シールを貼ったりしてもいいでしょう。

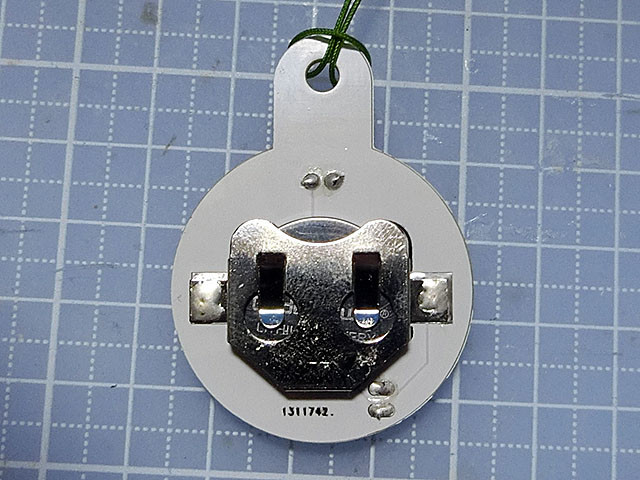

電源は裏面のボタン電池(CR2032)です。
電源スイッチは無いので、使わない時は電池を抜くか、傾けてチルトスイッチがOFFの状態で置いておいてください。

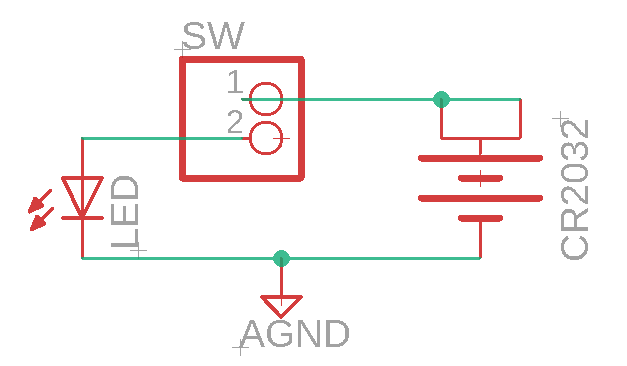

回路もかんたんです。部品が少ないので、子ども向けのはんだ付け入門工作としていかがでしょうか。

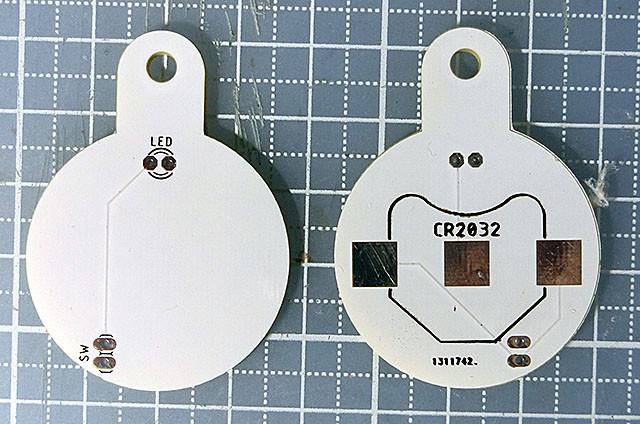

基板データ

*この基板ガーバーデータは、CC BYライセンスとします。どうぞご利用ください。

(C) 2020 Shiro Saito (https://www.ichigojaman.jp)

材料

以下の順番にはんだ付けすると作りやすいです。

作り方ペーパー(※1/15追記)
