デジタル時計（ロジックIC）

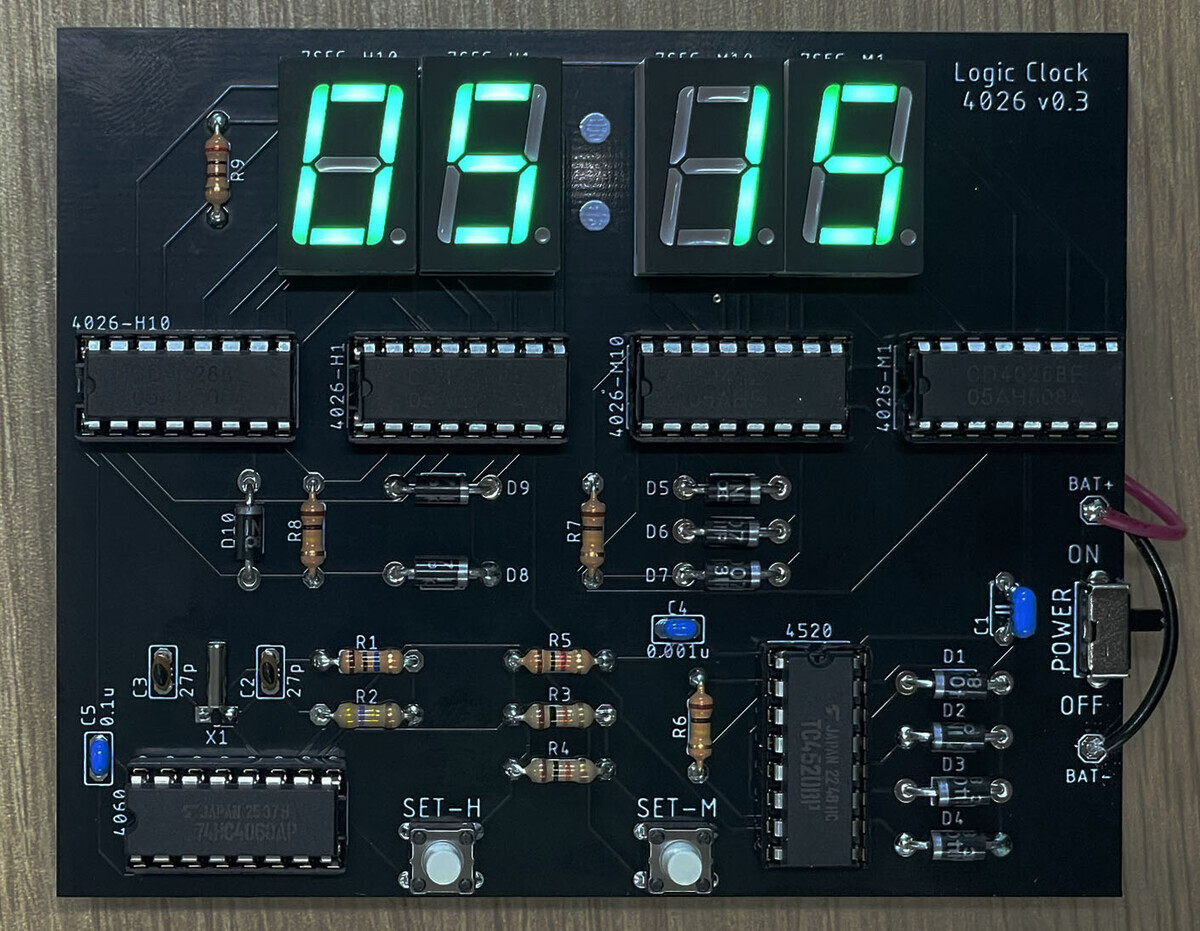

ロジックICで組んだデジタル時計です。

• 7セグメントLED×4個で、時：分を表示します。
• 「SET-M」「SET-H」の2つのボタンで、時刻合わせができます。

なるべく部品数を減らして、子ども向け工作教室でも作れるネタを目指しました。

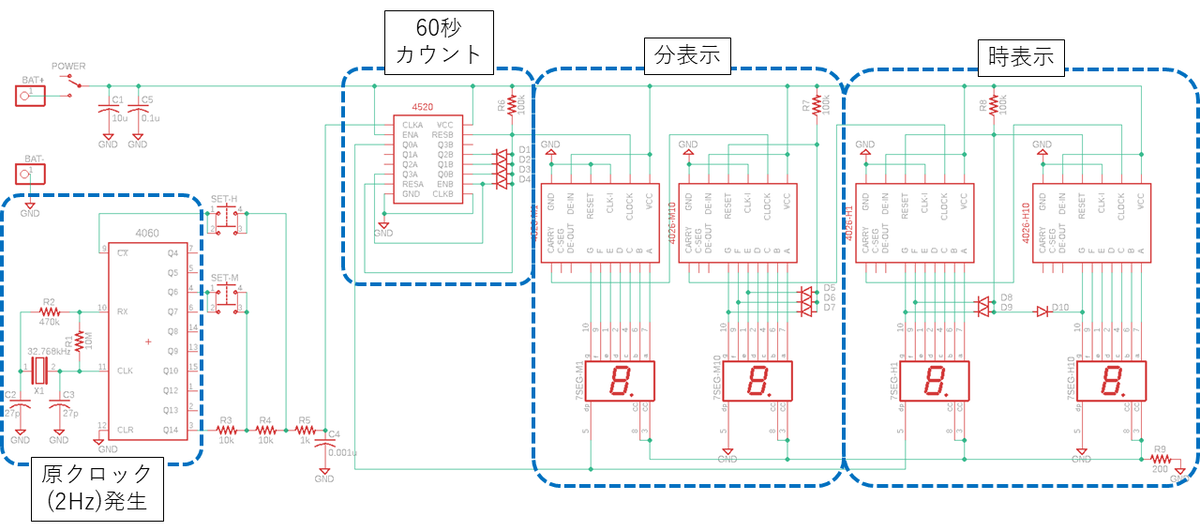

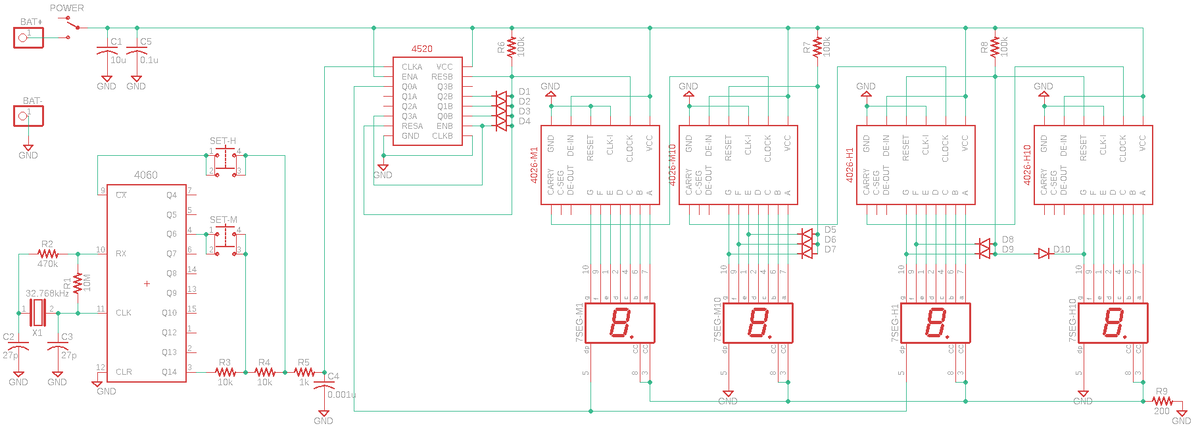

回路図

ロジックICのデジタル時計は、ネット上にいろいろな作例が出ているので参考にしました。ちなみに今回の回路は、こちらの回路を元に、一部を改造しています。

原クロック信号

32.768KHzのクリスタルの信号を、14ステージカウンタ・74HC4060で16,384分周して、2Hz（1秒に2回）の原クロック信号を生成しています。よくあるデジタル時計のクロック回路です。

秒カウント

参照元の回路では秒も表示しているのですが、部品数を減らすために秒表示は省略。
その代わりにバイナリカウンタ・4520を使って、2Hzの原クロックを120カウントして60秒＝1分を計っています。
抵抗とダイオードで組んだANDゲートを通して、64＋32＋16＋8＝120カウントした時に4520をリセットして、分表示の4026へ桁上がり信号を送ります。

分表示・時表示

１分ごとの桁上がり信号を、７セグメント出力カウンタ・4026へ入力して、分と時を表示しています。
分表示では、やはり抵抗とダイオードで組んだANDゲートを通して、60分になった瞬間に分表示の4026×2個をリセットして00分にして、時表示の4026へ桁上がり信号を送ります。
時表示では、24時になった瞬間に4026×2個をリセットして00時に戻しています。

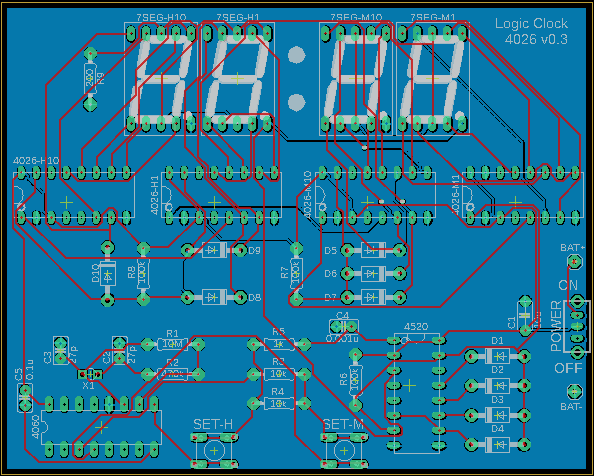

基板データ

• Fusion PCB用ガーバーデータ（ZIP）（100×80mm）

＊この基板データは、CC BYライセンスとします。どうぞご利用ください。

(C) 2026 Shiro Saito (https://www.ichigoaman.jp)

材料

以下の順番でハンダ付けすると作りやすいです。

• カーボン抵抗(炭素皮膜抵抗) 1/4W10MΩ　R1
• カーボン抵抗(炭素皮膜抵抗) 1/4W470kΩ　R2
• カーボン抵抗(炭素皮膜抵抗) 1/4W10kΩ　R3,R4
• カーボン抵抗(炭素皮膜抵抗) 1/4W1kΩ　R5
• カーボン抵抗(炭素皮膜抵抗) 1/4W100kΩ　R6,R7,R8
• カーボン抵抗(炭素皮膜抵抗) 1/4W200Ω　R9
• 汎用整流用ダイオード 1000V1A 1N4007　D1～D10
• スライドスイッチ 1回路2接点 基板用 横向き　POWER
• ICソケット (16P)　×6個
• クリスタル(水晶発振子) 32.768kHz　X1
• 積層セラミックコンデンサー 27pF50V C0G 5mm　C2,C3
  • こちらの共立電子の品が500個入りでお得です。
• 絶縁ラジアルリード型積層セラミックコンデンサー 1000pF50V±5%2.54mm　C4
• 積層セラミックコンデンサー 0.1μF50V X7R 2.54mm　C5
• 絶縁ラジアルリード型積層セラミックコンデンサー 10μF16V5mmピッチ　C1
• タクトスイッチ(白色)　×2個
  • タクトスイッチの色はお好みで。
• 緑色7セグメントLED表示器OSL10561-LG(カソードコモン)　×4個
  • LEDの色はお好みですが、この緑色LEDが明るくて見やすいです。
• 電池ボックス 単4×3本 リード線

以下のICをソケットにはめます。

• 14ステージバイナリカウンター(発振回路内蔵) TC74HC4060AP
• 4ビットバイナリカウンター TC4520BP
• 10 個 CD4026BE CD4026 4026 DIP-16 （amazon）　×4個
  • amazonでいくつか出品されています。AliExpressでも出ています。

IchigoJamプログラム版

IchigoJam BASICのプログラムでもデジタル時計を作ってみました。
普通に数字を表示するだけでは面白くないので、8倍角で表示しています。
IchigoJamも今日で祝！12周年ですが、これからもプログラミングに、電子工作に、楽しませていただきたいと思います。

10 '*CLOCK
20 CLV:CLS:CLT
30 H=12:M=0
40 @LOOP
50 GSB @PRTHM
60 WAIT 15
70 IF TICK()>=3600 CLT:M=M+1
80 M=M-BTN(31)+BTN(30)
90 IF M<0 M=59
100 IF M>59 M=0:H=H+1
110 H=H-BTN(28)+BTN(29)
120 IF H<0 H=23
130 IF H>23 H=0
140 GOTO @LOOP
150 @PRTHM
160 N=H/10:X=0
170 GSB @PRTN
180 N=H%10:X=7
190 GSB @PRTN
200 X=15
210 P=TICK()%60
220 LC X,9:?CHR$(P<30)
230 LC X,13:?CHR$(P<30)
240 N=M/10:X=17
250 GSB @PRTN
260 N=M%10:X=24
270 GSB @PRTN
280 RTN
290 @PRTN
300 A=48+N
310 FOR I=0 TO 6
320 D=PEEK(A*8+I):V=#A00+X+I*32:B=128
330 FOR J=0 TO 5
340 POKE V+J,D&B>0
350 B=B>>1
360 NEXT
370 NEXT
380 RTN

30行目のHとMの値を変えると、最初の時：分が変わります。
上下左右のカーソルキーで、時：分合わせができます。
