かんたんにLED文字を光らせる

＊この記事はIchigoJam Advent Calendar 2022に参加しています。

ある方から「アルファベット文字を光らせたい」という相談を受けました。
IchigoJamでかんたんに光らせる方法はないか？と考えて、LEDとアルファベットビーズを組み合わせてみました。
動画はこちら。

www.youtube.com

材料

アルファベットビーズ

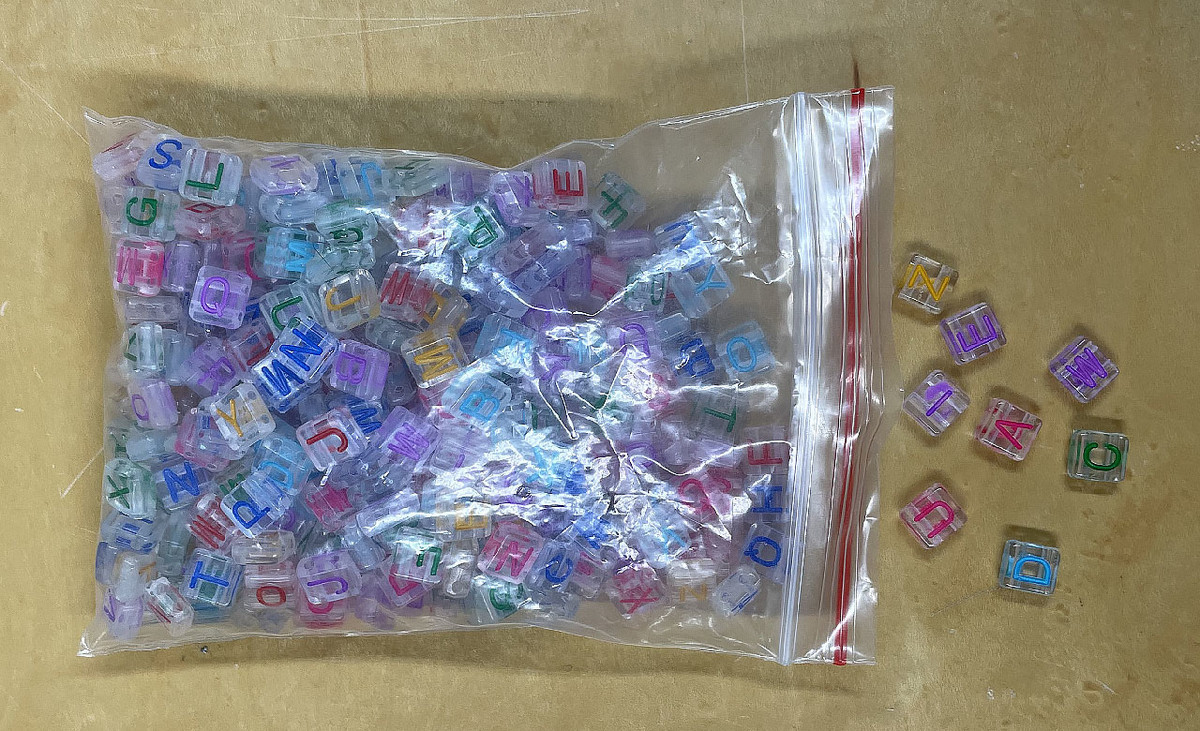

Amazon.co.jp: 300個アルファベット柄 2つ穴四角形透明アクリルビーズ 8mm 穴:1.5mm ミックスカラー文字ランダム柄大文字クラフト手芸用品ジュエリーアクセサリーパーツ Huey 手芸材料のヒューイ h2804s15 : ホビー

私が買った後に品切れになってしまったようです。似た商品は他にも出ているので探してみてください。7mmくらいのサイズで透明な物なら良いです。

フラット形LED

akizukidenshi.com

上面がフラットなLEDは選択肢が限られます。

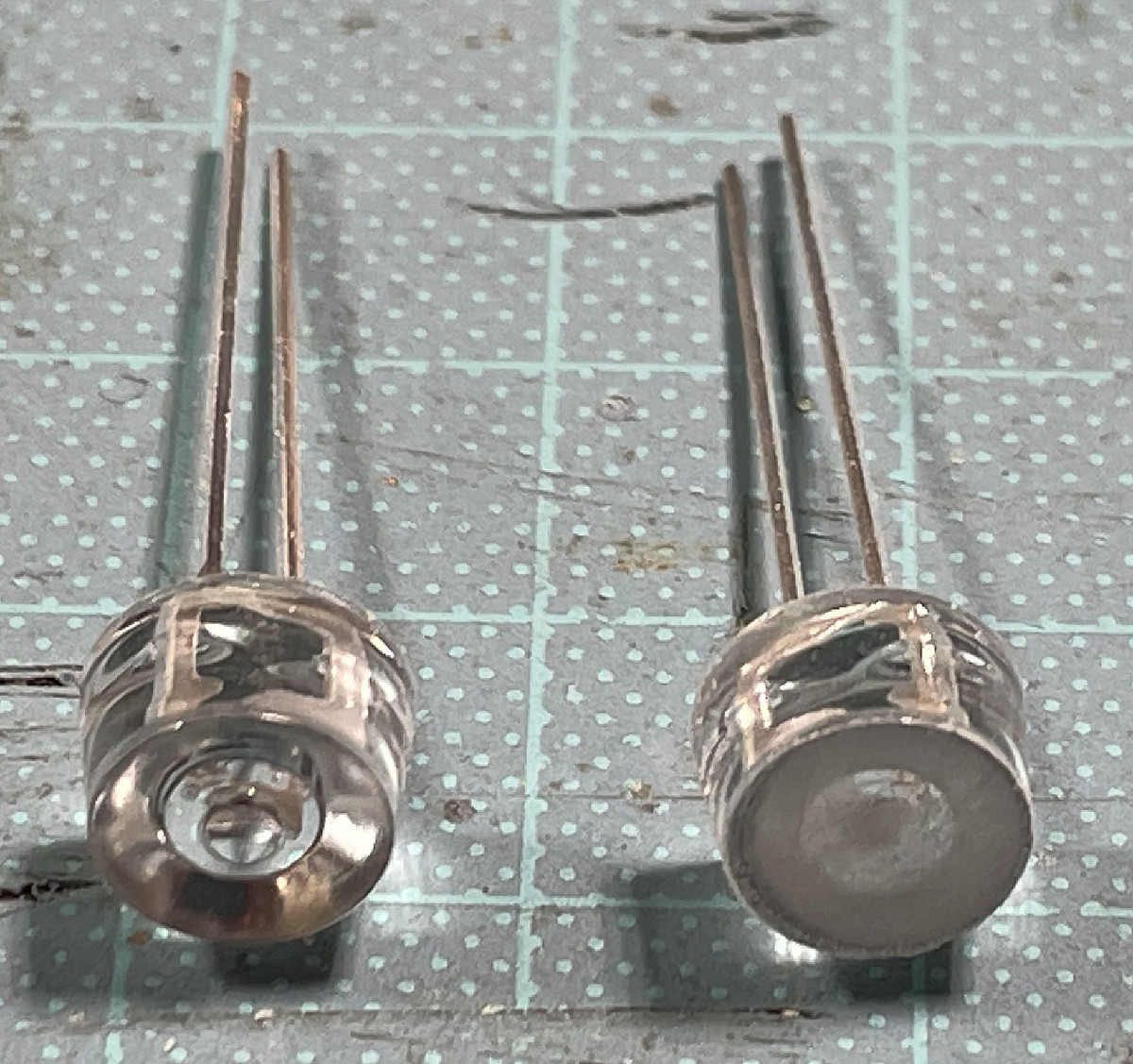

このLEDも上面にレンズがあって丸くなっているので、ヤスリで削りました。
削った方がスモークになって光が散るので、今回の用途には良いようです。

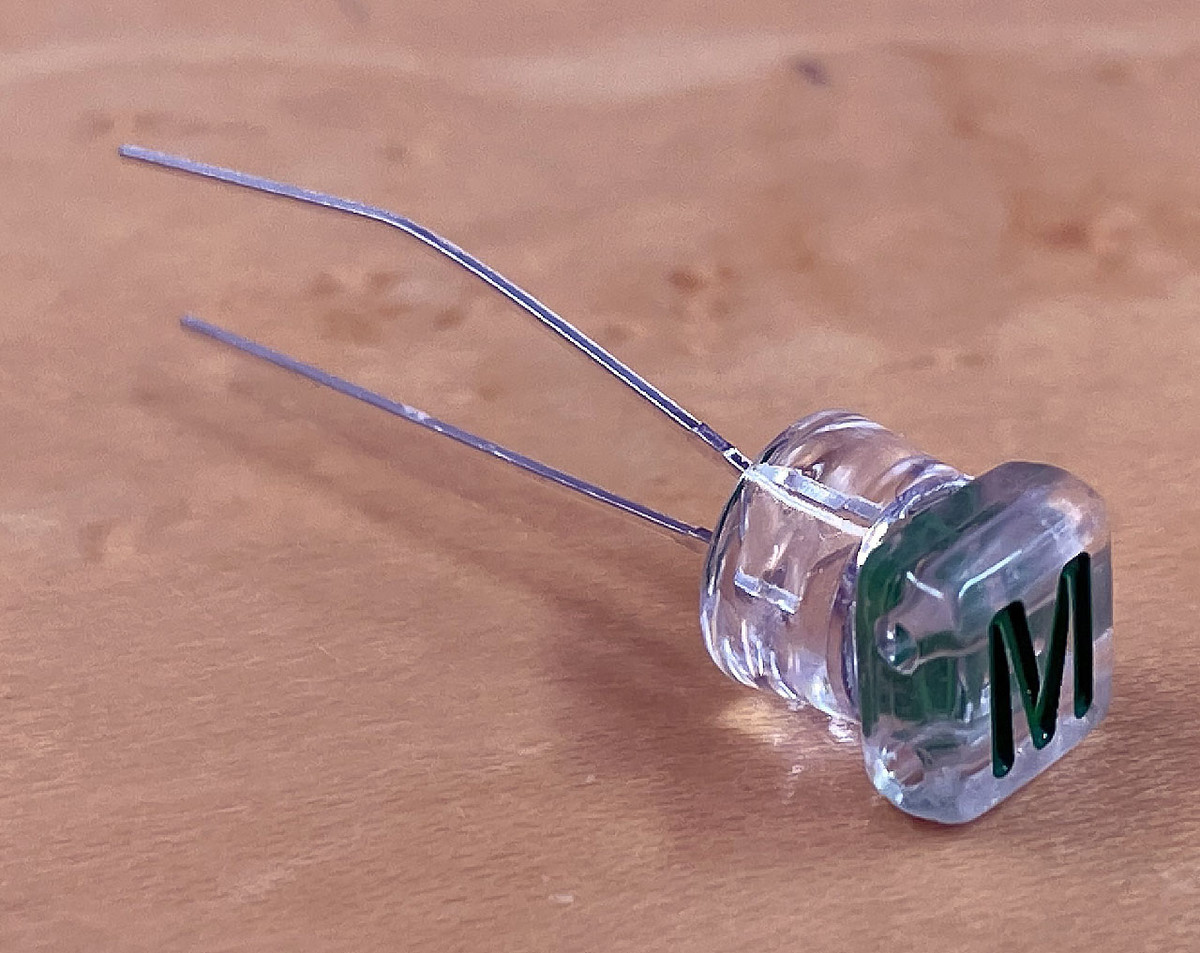

LEDの上面をヤスリで削った後、ビーズを接着します。
プラスチックを接着できる接着剤を使ってください。

回路図

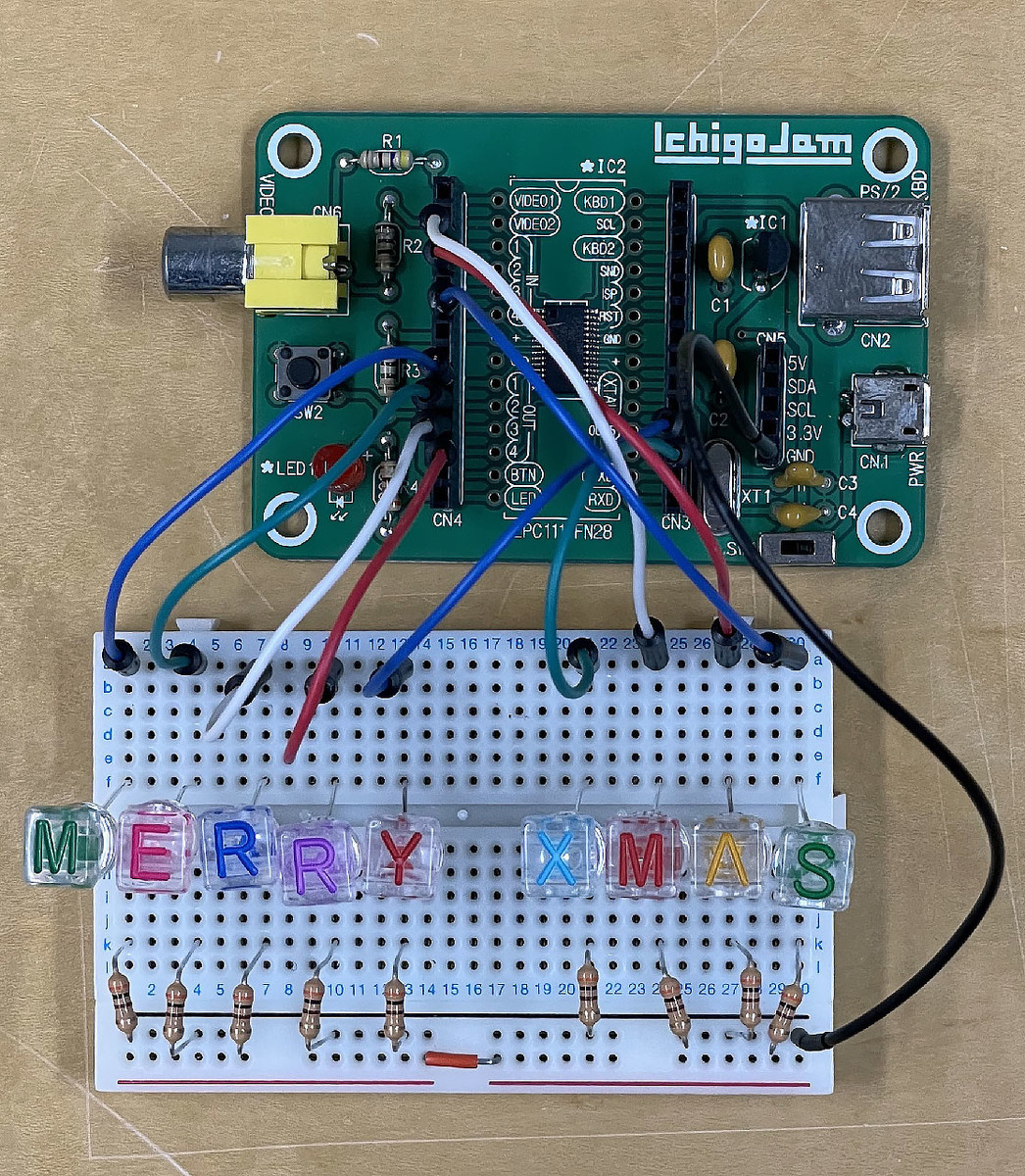

今回はブレッドボードで簡単に組んでみました。

プログラム：ランダム点灯

10 'LED "MERRY XMAS"
20 LET [0],1,2,3,4,5,6,8,9,11
30 FOR L=0 TO 8
40 OUT [L],RND(2)
50 NEXT
60 WAIT 60
70 GOTO 30

LED（OUT7）ポートとIN3（OUT10）ポートを使わないプログラムになっています。
LEDポートを使うと、IchigoJamのオンボードのLEDが光って、ビーズの方は光りません（LEDのVfや電流制限抵抗値による）
IN3ポートはプルアップ抵抗をつながないとLEDが光らないので、今回は避けました。
