以前作ったLEDイチゴ基板・自動版
www.ichigojaman.jp
を元に、ハート形ペンダント基板を作りました。
8個のLEDがランダムに光ります。回路はLEDイチゴ基板と同じですが、ICを表面実装品に、電源をボタン電池にして小型化しました。

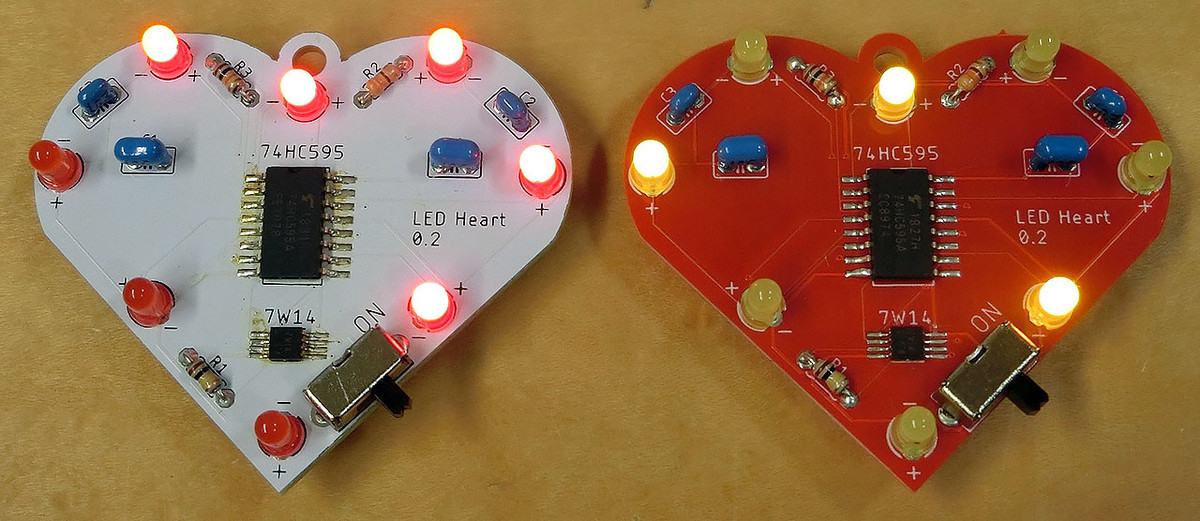

今回は白基板に赤LED、赤基板に黄LEDの組み合わせで作ってみました。
動かしてみた動画はこちら。
www.youtube.com
回路図はこちら。
イチゴ基板と同じく、シュミットトリガインバーター7414を使った発振回路×3で、シフトレジスタ74HC595を制御しています。
シフトクロック（SCLK）に約100Hz、シリアル入力（SER）に約3kHzの信号を入力して、ランダムな点灯パターンを作ります。信号が微妙に揺らぐので、時間が経つに連れて新しいパターンが出てきます。
ラッチクロック（RCLK）に約1Hzの信号を入れて、約1秒ごとにパターンを転送出力して、8個のLEDをランダムに点灯させます。

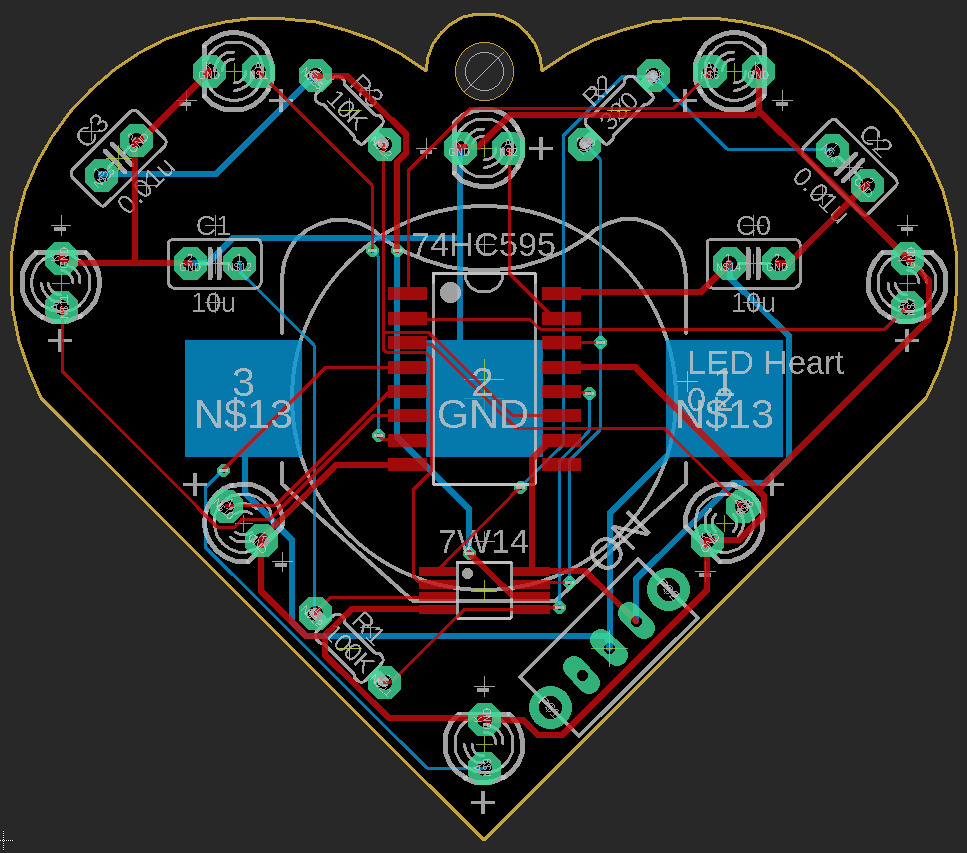

基板データ
- Fusion PCB用ガーバーデータ（ZIP）（50×43mm）
＊この基板データは、CC BYライセンスとします。どうぞご利用ください。
(C) 2022 Shiro Saito (https://www.ichigoaman.jp)
材料
以下の順番でハンダ付けすると作りやすいです。
- ８ビットシフトレジスタ ＴＣ７４ＨＣ５９５ＡＦ
- ３回路シュミットトリガインバータ ＴＣ７Ｗ１４ＦＵ（５個入）
- 基板の小型化のため、2個のICは表面実装品を使っています。子ども向け教室では、スタッフ側であらかじめはんだ付けしておいて、ハーフキットとして渡すといいでしょう。
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ１００ｋΩ （１００本入） R1
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ３３０Ω （１００本入） R2
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ１０ｋΩ （１００本入） R3
- 絶縁ラジアルリード型積層セラミックコンデンサー １０μＦ２５Ｖ５ｍｍピッチ （１０個入） ×2本 C0、C1
- 絶縁ラジアルリード型積層セラミックコンデンサー ０．０１μＦ５０Ｖ±１０％ （１０個入） ×2本 C2、C3
- スライドスイッチ １回路２接点 基板用 横向き
- 抵抗内蔵３ｍｍＬＥＤ ５Ｖ 赤色 ＯＳＲ５ＪＡ３１３４Ａ－５Ｖ （１０個入）
- LEDは色や個数を好みで変えて構いません。
- ボタン電池基板取付用ホルダー（金属フレーム） ＣＲ２０３２用

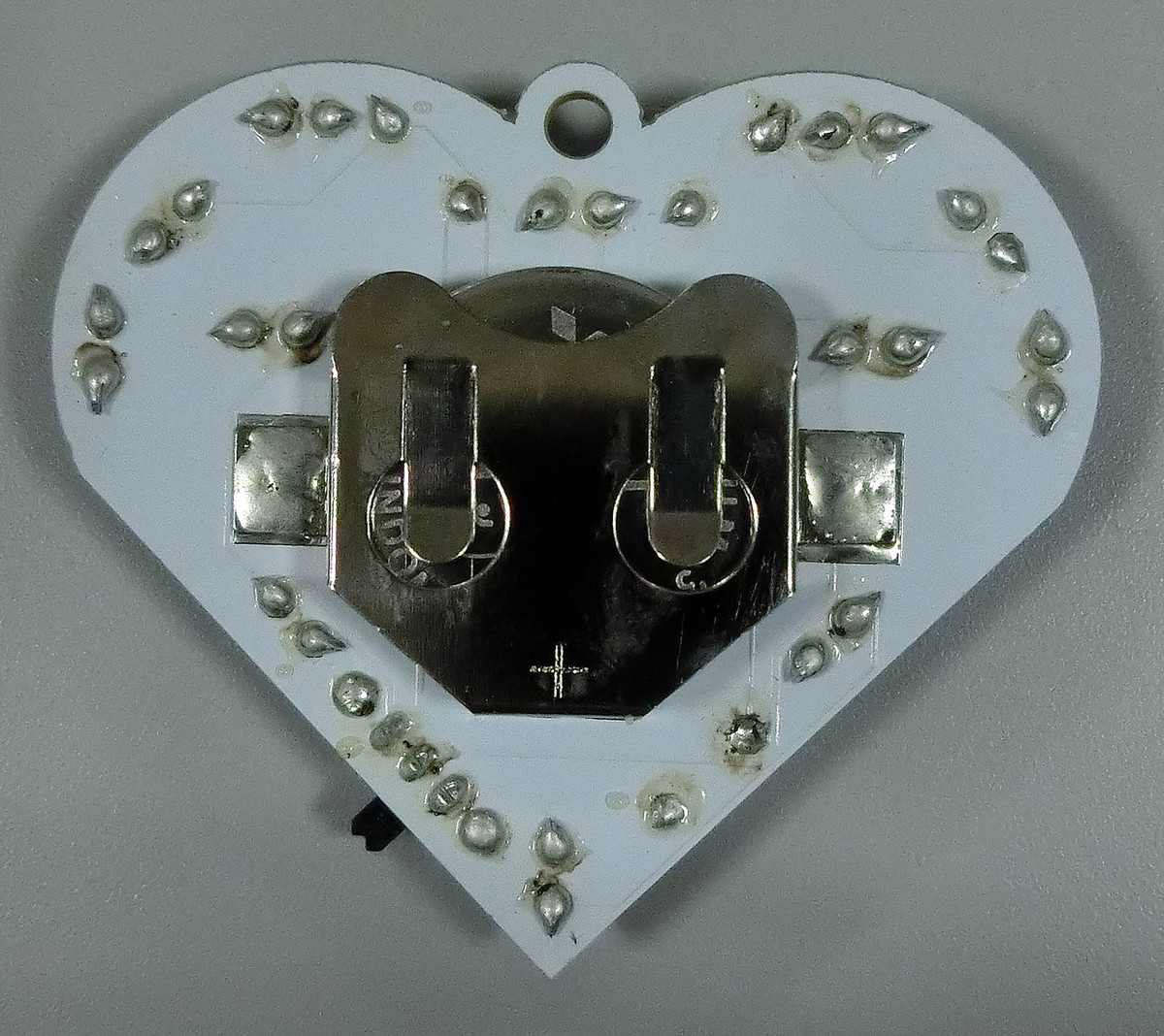

- 基板の裏側にはんだ付けします。
- （１）3個ある内の中央のパッド（マイナス極）に、ハンダを融かして載せて少し盛り上げます。
- （２）電池ホルダーを載せて、ビニールテープで固定します。
- （３）左右のパッド（プラス極）をはんだ付けします。
- はんだ付けすると電池ホルダーが熱くなるので、指を火傷しないように注意してください。
- リチウム電池 ＣＲ２０３２ ゴールデンパワー製 （５個入）
