ケーブル通信ボード - SHIROのIchigoJam日記

f:id:shiro0922:20201225125203j:plain

f:id:shiro0922:20201225125405j:plain

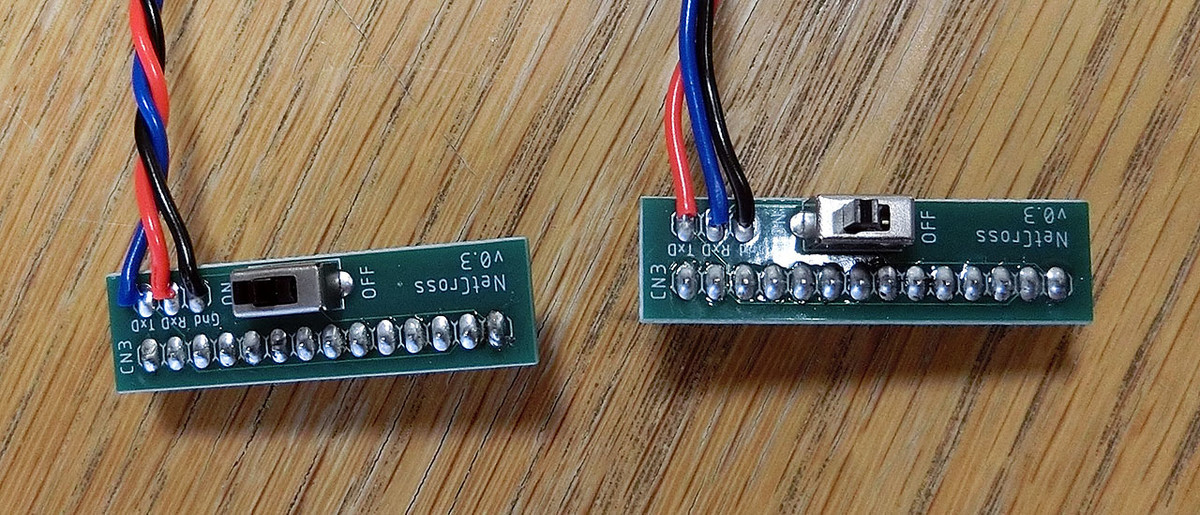

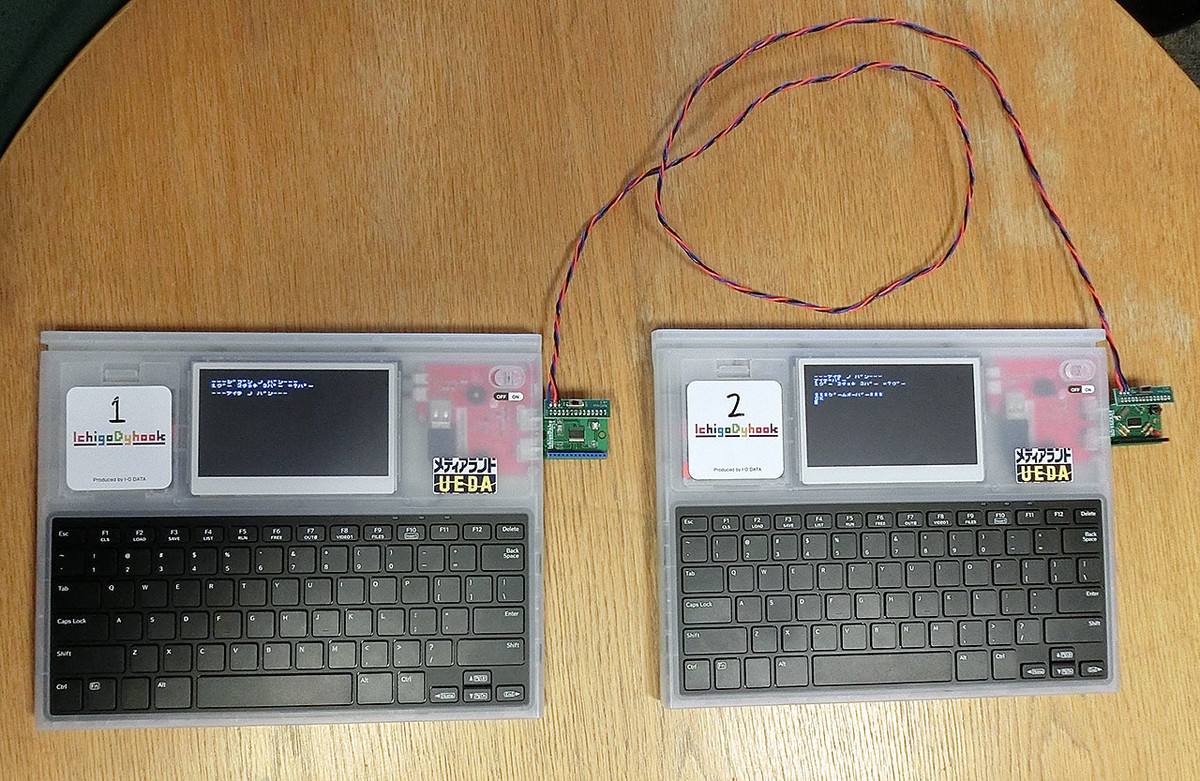

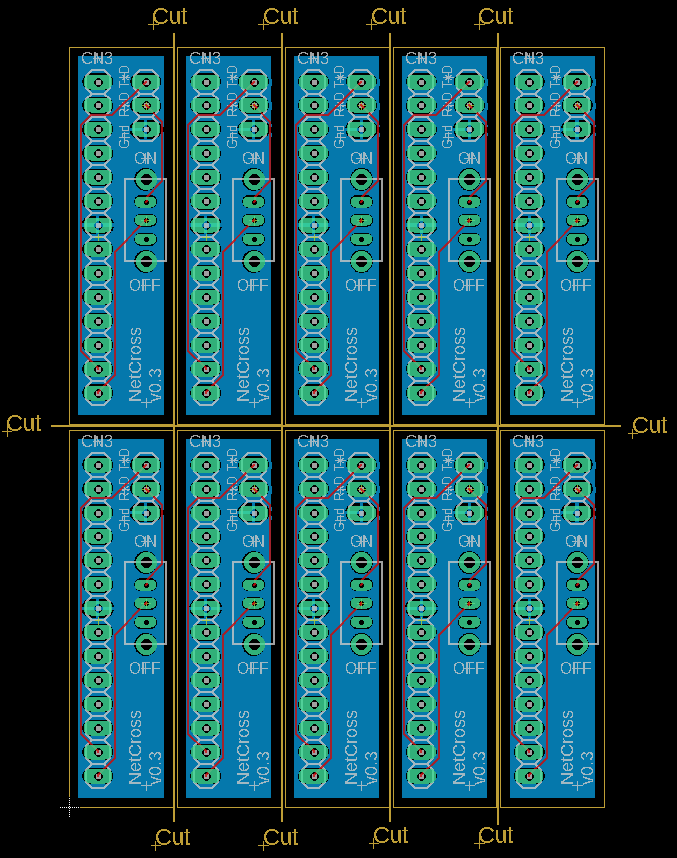

2台のIchigoJam/IchigoDakeをケーブルでつないで双方向通信するボードです。
基本的には3本のケーブルでTX、RX、GND端子をクロス配線でつなげばいいだけなのですが、学校やクラブで簡単に使える教材として、専用基板を作ってみました。

使い方

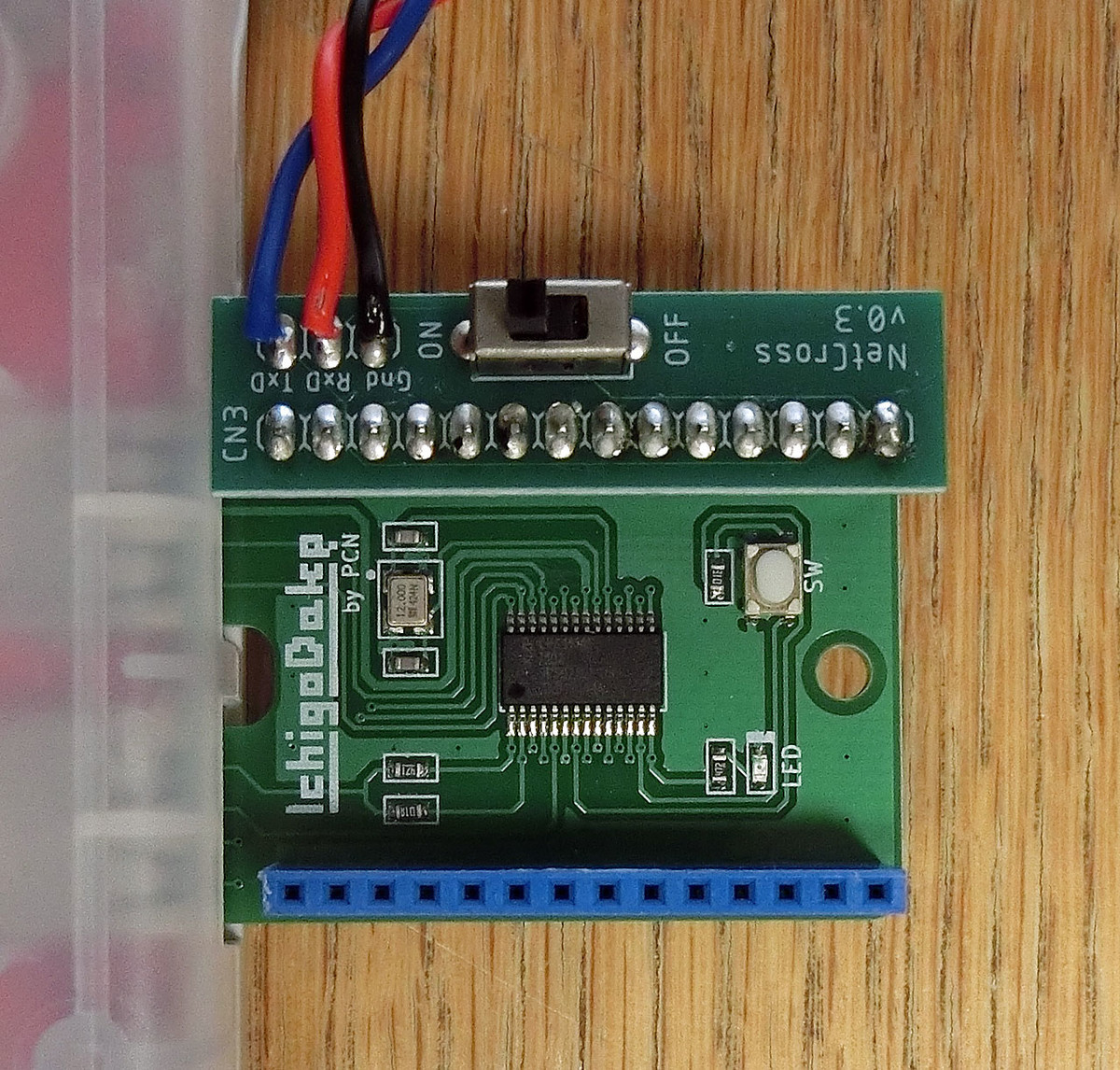

ケーブル両端の基板のピンヘッダを、2台のIchigoJam/IchigoDakeのCN3ソケットに差します。
基板上のスライドスイッチを、最初はOFFにしておいてください。OFFの状態だと通信しません。
IchigoJam/IchigoDakeの電源を入れます。
基板上のスライドスイッチをONにして、互いに通信します。キー入力してEnterキーを押すと、その内容が相手に送信されます。入力を間違えて「Syntax error」の嵐になった時は、スイッチをOFFにして通信を止めてください。

スライドスイッチは、RX端子へつながる入力ラインをON/OFFしています。OFFにすると、相手から信号が送られて来ても受信しなくなります。

中学校技術科での「ネットワークを使った双方向通信のプログラミング」は、私はこれまでの出張授業で、IchigoJam＋MixJuiceを使って無線通信でやってきました。
が、2台だけならちゃんと通信するのですが、教室内で18ペア（36台）でやると、電波干渉のためか接続が切れるペアが続出します。一度切れてしまうと「MJ TCP ～」の設定からやり直さないといけないので、かなり面倒なことになります。

このボードを使って有線接続にすると、ペアの机をくっつけてケーブルを張らないと引っかけてしまうなどの問題はありますが、面倒な設定無しで確実につながりますし、そうそう切れません。通信速度も高速です。
「Syntax error」の嵐になった時はスイッチを切ればいいので、対処も楽です。
