電子ルーレット99 - SHIROのIchigoJam日記

★この記事は「IchigoJam Advent Calendar 2025」に登録しています。

7セグメントLED×2個で、00～99の2桁の数字を表示するルーレット基板です。
電波新聞社「電子工作マガジン」2025年夏号P31～35の記事「電子ルーレットを作ろう」（東亜無線電機株式会社栗田昌治氏）を参考にしました。

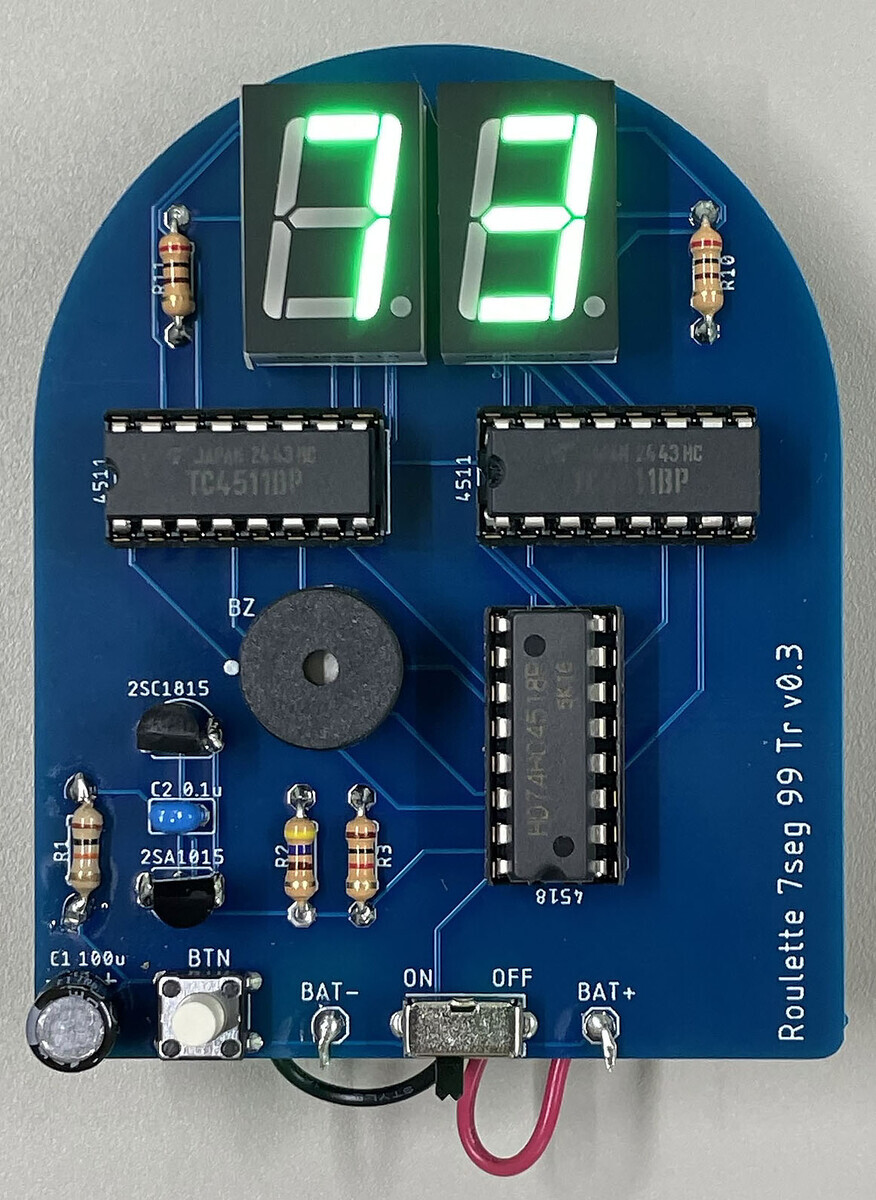

4511版

電子工作マガジンの栗田氏の回路とほぼ同じで、10進バイナリカウンタ4518の出力を、7セグメントデコーダー4511を通して、LEDの数字を光らせています。
発振回路をトランジスタ弛張発振にするなど、若干変更して部品数を減らしています。

回路図

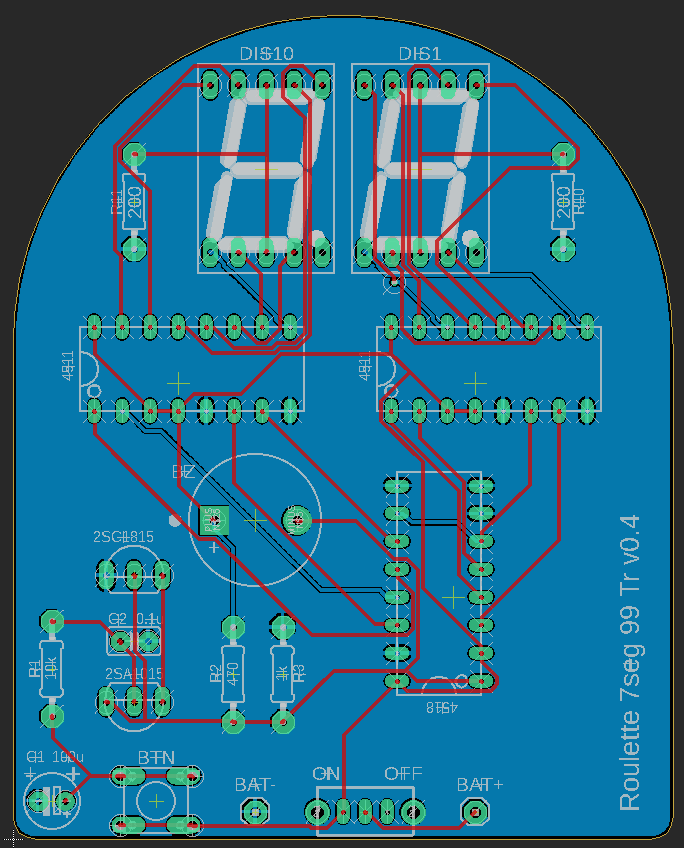

基板データ

Fusion PCB用ガーバーデータ（ZIP）（60×70mm）

＊この基板データは、CC BYライセンスとします。どうぞご利用ください。

(C) 2025 Shiro Saito (https://www.ichigoaman.jp)

材料

だいたい以下の順番ではんだ付けすると作りやすいです。

カーボン抵抗(炭素皮膜抵抗) 1/4W10kΩ R1
カーボン抵抗(炭素皮膜抵抗) 1/4W470Ω R2
カーボン抵抗(炭素皮膜抵抗) 1/4W1kΩ R3
カーボン抵抗(炭素皮膜抵抗) 1/4W200Ω R10,R11
スライドスイッチ 1回路2接点基板用横向き
ICソケット (16P) ×3個
電解コンデンサー 100μF16V105℃ ルビコンMH7 C1
積層セラミックコンデンサー 0.1μF50V X7R 2.54mm C2
タクトスイッチ(白色)
トランジスター 2SA1015L-GR-T92 50V150mA TR1
トランジスター 2SC1815L-GR-T92 50V150mA TR2
電子ブザー 12mm UDB-05LFPN
緑色7セグメントLED表示器OSL10561-LG(カソードコモン) ×2個
CMOS　4518(DIP品)（樫木総業）
7セグメントドライバー(7セグメントデコーダー) TC4511BP ×2個
電池ボックス単4×3本リード線
- リード線をはんだ付けして、電池を入れて動作が確認できたら、電池ケースを両面テープで基板裏へ貼り付けると全体がコンパクトになります。

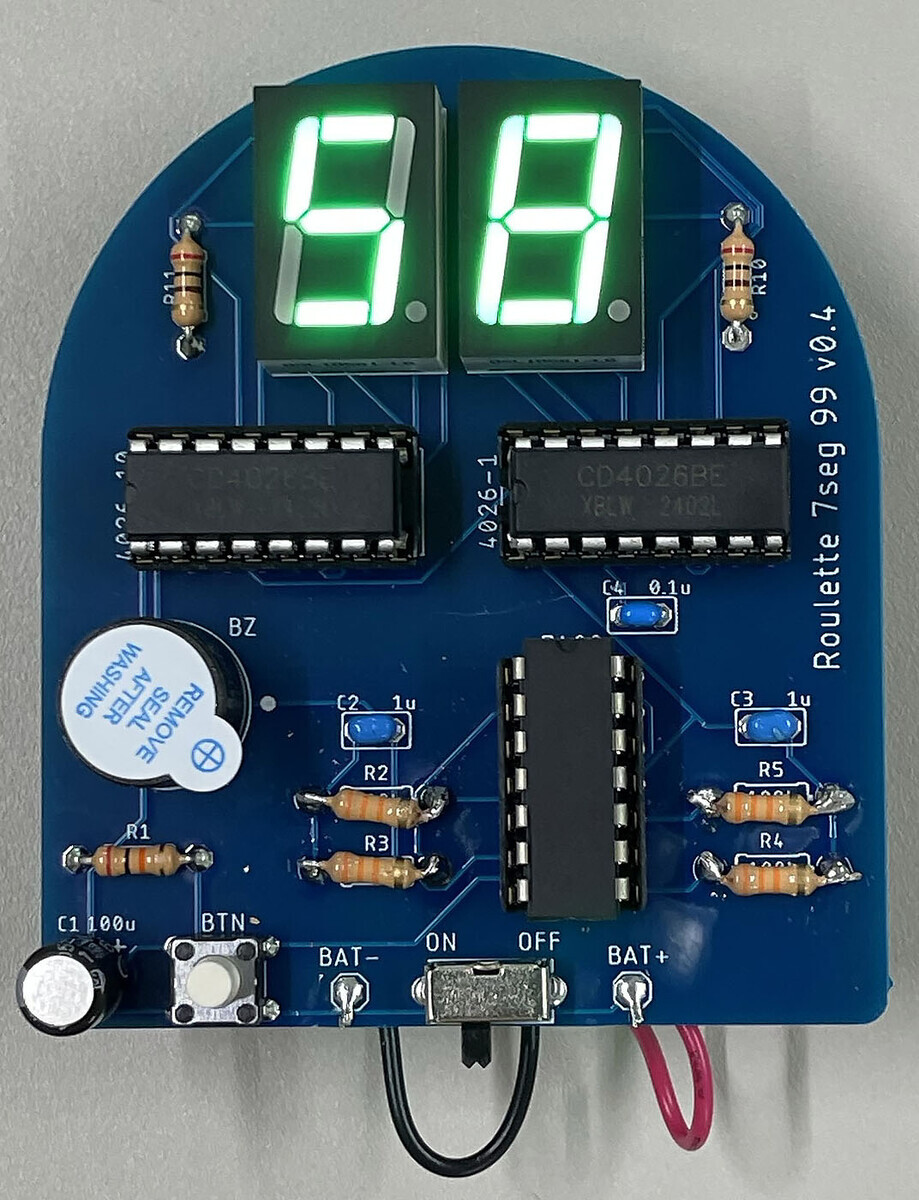

4026版

発振回路に7400、7セグメントデコーダーに4026を使って、さらに部品数を減らしました。
また上記の4511版だと、数字が00→01→02→…→98→99→00と1ずつカウントアップしていくので、ボタンを押す時間で「50番代を狙おう」などと数字をある程度狙えてしまいます。
この4026版は、10の位と1の位を別々の発振回路で高速に動かすことで、出したい数字を狙えないようにしています。

回路図

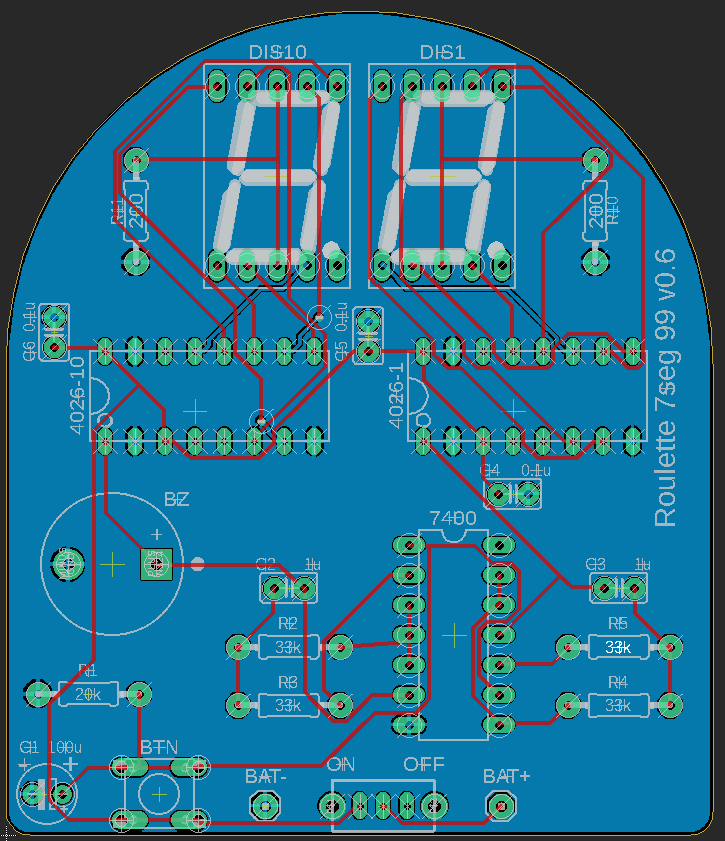

基板データ

Fusion PCB用ガーバーデータ（ZIP）（60×70mm）

＊この基板データは、CC BYライセンスとします。どうぞご利用ください。

(C) 2025 Shiro Saito (https://www.ichigoaman.jp)

材料

だいたい以下の順番ではんだ付けすると作りやすいです。

カーボン抵抗(炭素皮膜抵抗) 1/4W20kΩ R1
カーボン抵抗(炭素皮膜抵抗) 1/4W33kΩ R2～R5
カーボン抵抗(炭素皮膜抵抗) 1/4W200Ω R6,R7
スライドスイッチ 1回路2接点基板用横向き
ICソケット (14P)
ICソケット (16P) ×2個
電解コンデンサー 100μF16V105℃ ルビコンMH7 C1
積層セラミックコンデンサー 1μF50V Y5V 2.54mm C2,C3
積層セラミックコンデンサー 0.1μF50V X7R 2.54mm C4,C5,C6
タクトスイッチ(白色)
電子ブザー 12mm UDB-05LFPN
緑色7セグメントLED表示器OSL10561-LG(カソードコモン) ×2個
4回路2入力NAND U74HC00L-D14
10個 CD4026 CD4026BE 4026 IC CMOS（Amazon） ×2個
電池ボックス単4×3本リード線
- リード線をはんだ付けして、電池を入れて動作が確認できたら、電池ケースを両面テープで基板裏へ貼り付けると全体がコンパクトになります。

IchigoJamプログラム版

IchigoJamのプログラムで、00～99の2桁ルーレットを作ってみました。
何かキーを押すと、ルーレットが回ります。
ただ数字を表示するだけではつまらないので、8倍角で大きく表示しています。

10 '*ROULETTE99
20 CLV:SRND TICK()+ANA(2):CLS
30 @SHT
40 LC 12,23:?"PUSH KEY";
50 IF !INKEY() CONT
60 LC 12,23:?"        ";
70 FOR T=1 TO 5
80 S=RND(100)
90 GSB @PRTS
100 BEEP 10,2
110 NEXT
120 GOTO @SHT
130 @PRTS
140 N=S/10:X=9
150 GSB @PRT1
160 N=S%10:X=15
170 GSB @PRT1
180 RTN
190 @PRT1
200 A=48+N
210 FOR I=0 TO 6
220 D=PEEK(A*8+I):V=#A00+X+I*32:B=`10000000
230 FOR J=0 TO 5
240 POKE V+J,D&(B>>J)>0
250 NEXT
260 NEXT
270 RTN
