回路としては以前作ったSadanaDake-4Kとほぼ同じで、IchigoCake BASICが動きます（プログラムエリア4K、標準6ファイル＋EEPROMへ32個ファイル保存可能）。
IchigoDyhook＋IchigoDakeを長期間使っていると、IchigoDyhookのUSB端子がヘタれて接触不良になるのですが、それを防ぐためにUSBオスプラグにしました。

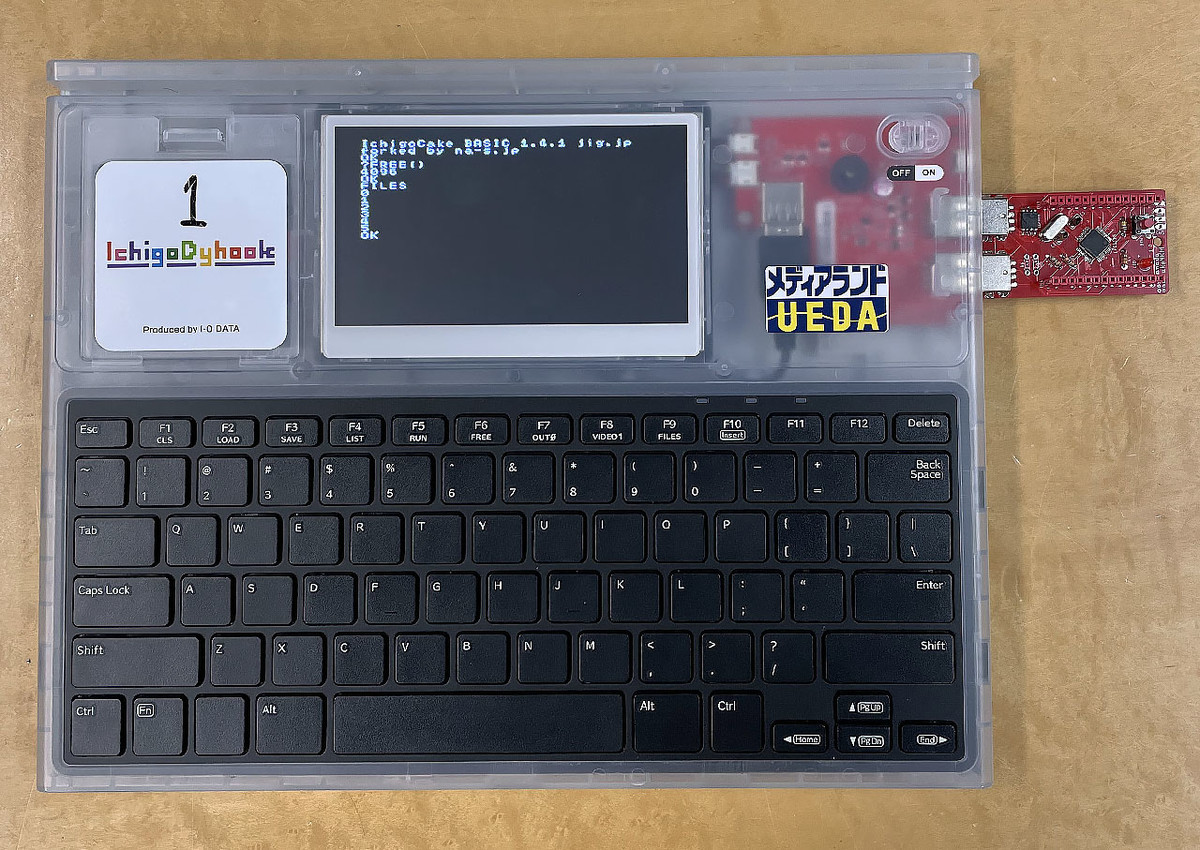

IchigoDyhookにガッチリ刺さるので接触不良になりませんし、バーサライタで左右に振ってもしっかりしています。

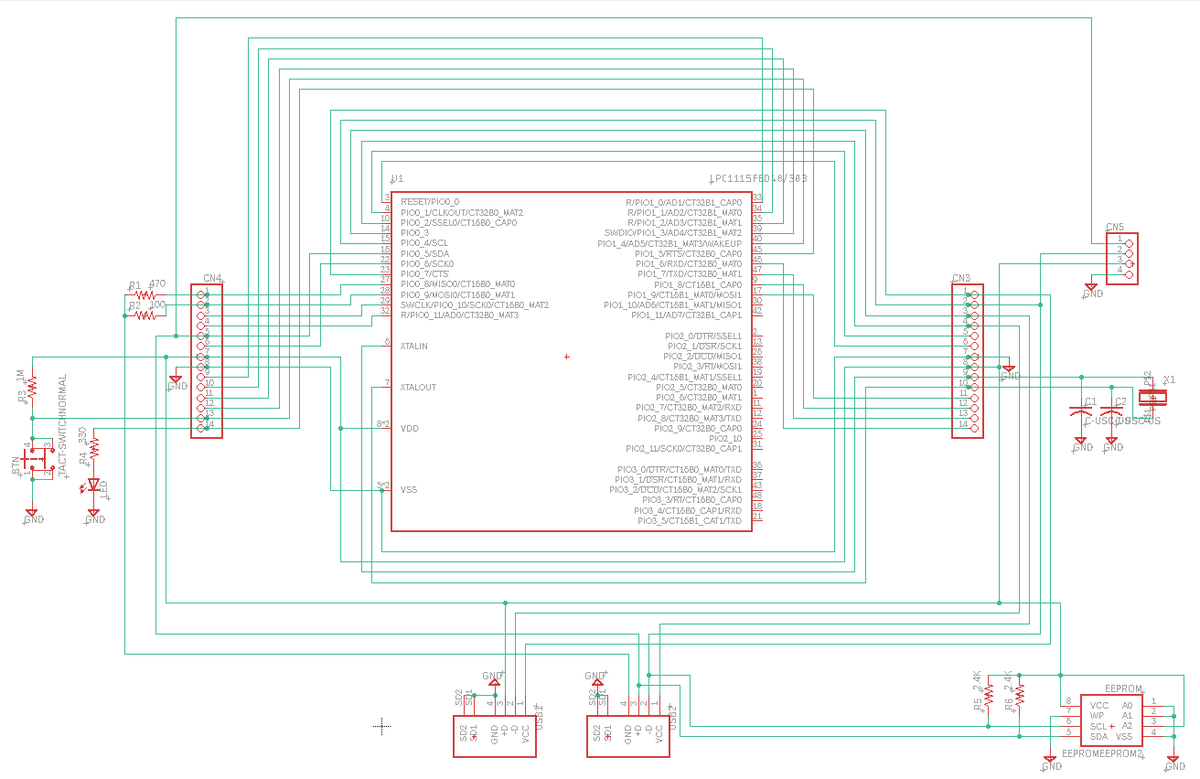

回路図

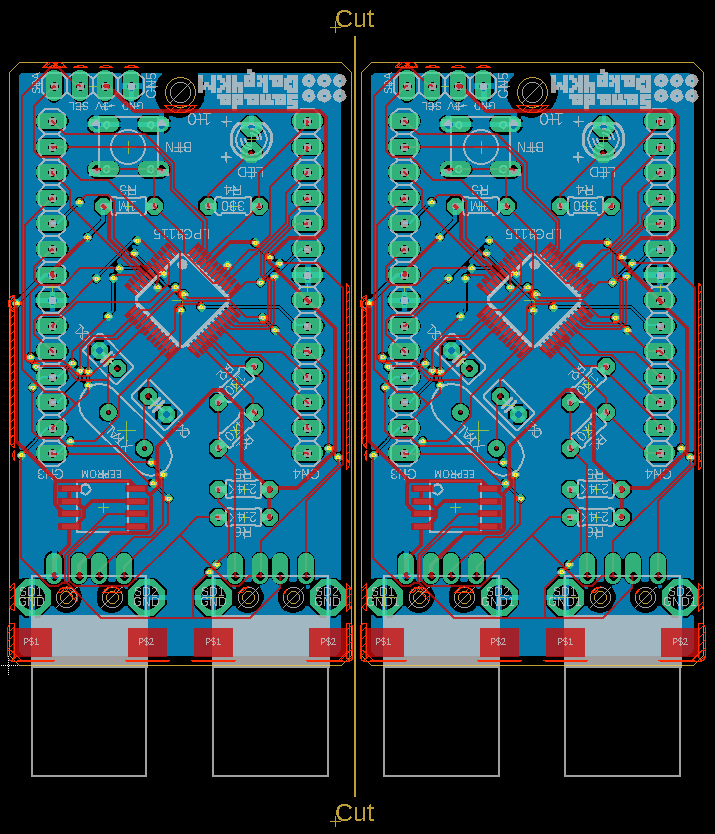

基板データ
- Fusion PCB用ガーバーデータ（ZIP）（69×60mm）
＊同じ基板を2枚配置しています。
＊IchigoDakeのように基板を直接USB端子に差す訳では無いので、基板の厚さは通常の1.6mm厚でOKです（通常価格で作れます）。
＊この基板データは、CC BYライセンスとします。どうぞご利用ください。
(C) 2022 Shiro Saito (https://www.ichigoaman.jp)
材料
- LPC1115FBD48/303（AliExpress）
- 世界的な半導体不足でかなり高価になっています。私は安い時期に入手した在庫がありましたが、正直他の方にはお勧めしづらいです。
- EEPROM 1Mbit 24LC1025-I/SN（RS-Online）
- こちらもかなり高価になっています。
- ※秋月電子のこちらのEEPROMは、ピン配置が違うので使えません。（半分の16個しかファイルが保存できない）
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ４７０Ω （１００本入） R1
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ１００Ω （１００本入） R2
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ１ＭΩ （１００本入） R3
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ３３０Ω （１００本入） R4
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ２．４ｋΩ （１００本入） R5,R6
- クリスタル（水晶発振子） １２ＭＨｚ
- 絶縁ラジアルリード型積層セラミックコンデンサー １５ｐＦ５０Ｖ±５％２．５４ｍｍ （１０個入） C1,C2
- たくさん作るなら、共立エレショップのこちらの品が限定特価で安いです。
- タクトスイッチ（赤色）
- ３ｍｍ赤色ＬＥＤ ６２５ｎｍ ７０度 ＯＳＲ５ＪＡ３Ｚ７４Ａ
- 基板取付用ＵＳＢコネクタ（Ａタイプ、オス） ×2個
- 分割ロングピンソケット（メス） １×４０（４０Ｐ）・赤
