USBシリアル変換基板R

IchigoJam RでICがRISC-Vに変更されて、ファームウェア書き換えの手順も変わりました。

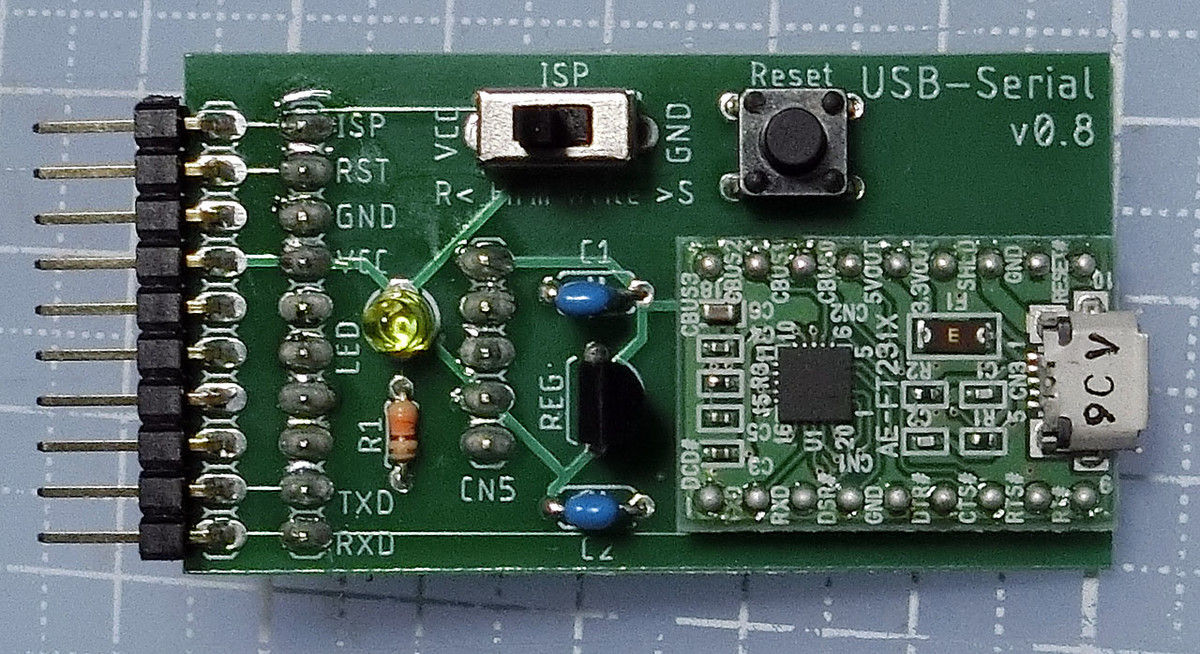

既存のIchigoJam SとRの両方に対応した、USBシリアル変換基板を作ってみました。
f:id:shiro0922:20210402040327j:plain

f:id:shiro0922:20210402050442j:plain

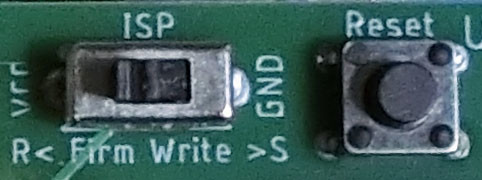

スイッチ部分。
ファームウェア書き換え時はISPスイッチを、IchigoJam Rでは左側(VCC)、S以前では右側(GND)にして、Resetボタンを押してISPモードにします。
通常接続の時はISPスイッチを逆にしておきます。

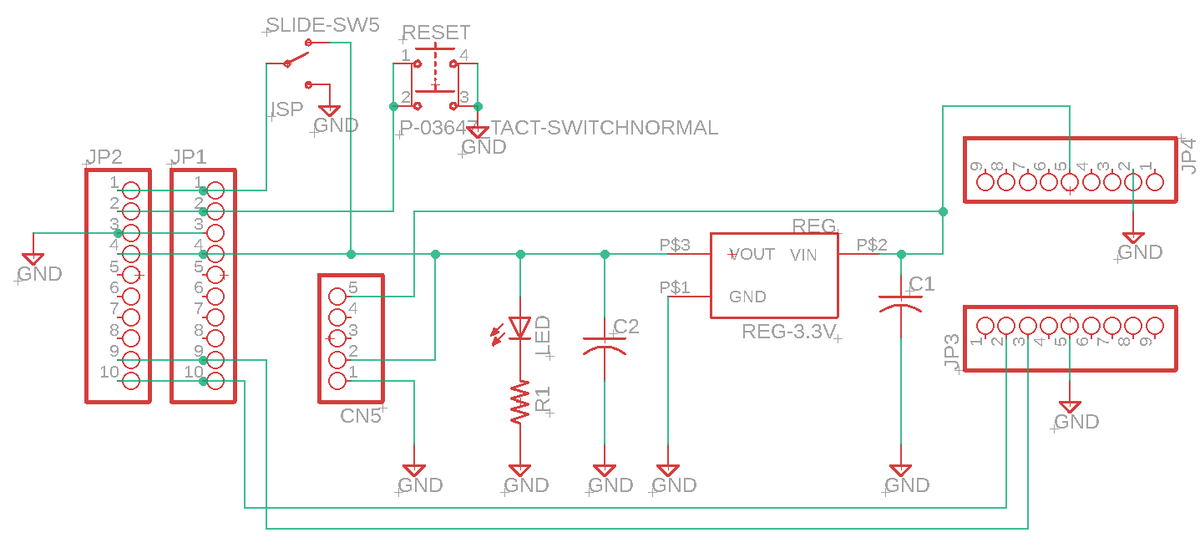

回路図

f:id:shiro0922:20210402042232p:plain

基板データ

*同じ基板を2枚配置しています。
*この基板データは、CC BYライセンスとします。どうぞご利用ください。

(C) 2021 Shiro Saito (https://www.ichigojaman.jp)
