以前作ったクリスマスツリー基板を、ルーレットの回路にしてみました。
動画はこちら。
www.youtube.com
ボタンを押すと、8個のLEDが光ってグルグル回って止まります。
電源は裏面の単4電池×2本です。

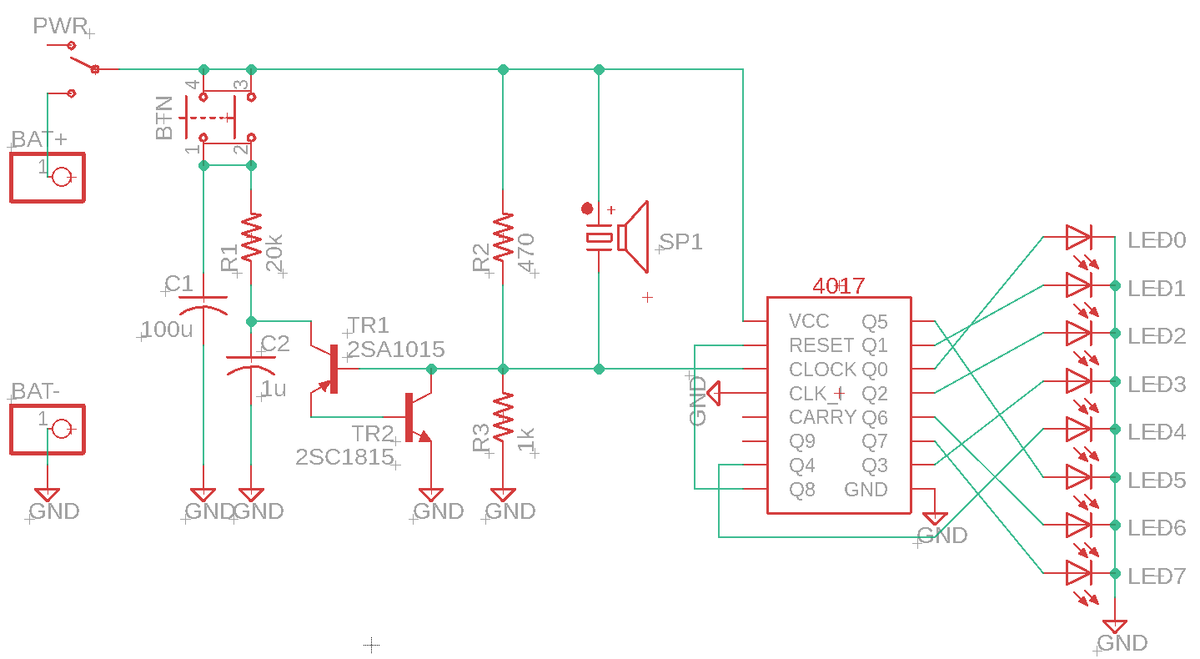

回路図
トランジスタを使った発振回路から、10進カウンターIC・4017へクロック信号を入力しています。
クリスマスツリーのLEDは8個なので、4017のQ8出力とRESET入力をつなげて、Q8へ出力された途端にQ0へリセットされるようにして、8進カウンタにしています。

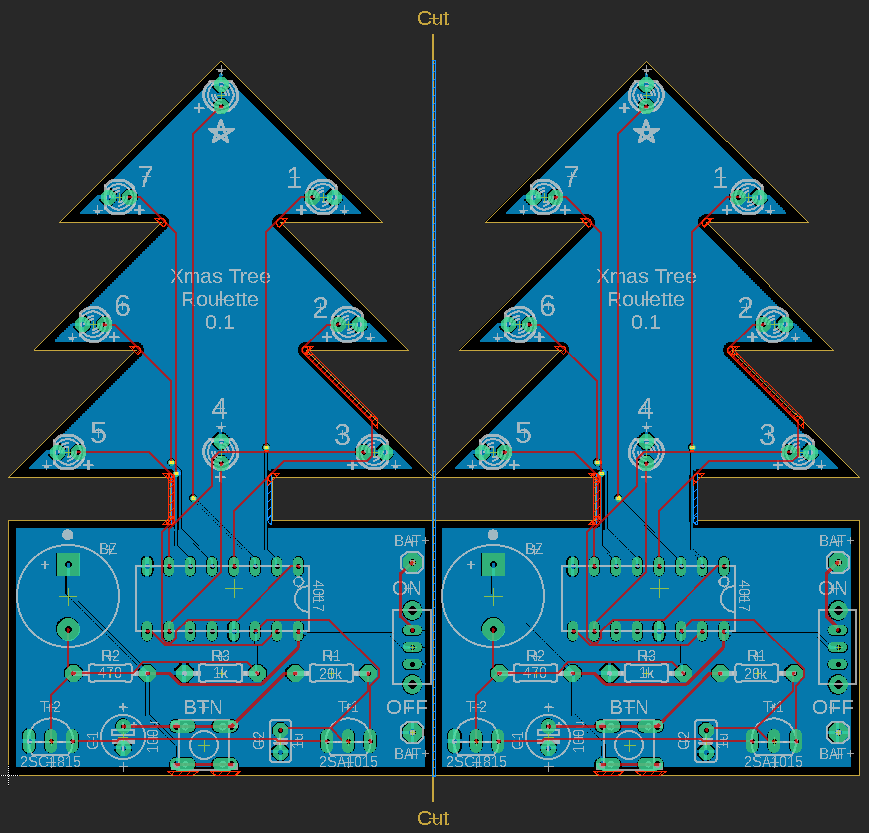

基板データ
- Fusion PCB用ガーバーデータ（ZIP）（100×84mm）
＊同じ基板を2枚割り付けています。
＊この基板データは、CC BYライセンスとします。どうぞご利用ください。
(C) 2022 Shiro Saito (https://www.ichigoaman.jp)
材料
だいたい以下の順番ではんだ付けすると作りやすいです。
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ２０ｋΩ （１００本入） R1
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ４７０Ω （１００本入） R2
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ１ｋΩ （１００本入） R3
- スライドスイッチ １回路２接点 基板用 横向き
- １０進カウンタ ＴＣ４０１７ＢＰ
- 積層セラミックコンデンサー １μＦ５０Ｖ Ｙ５Ｖ ２．５４ｍｍ （１０個入） C2
- 電解コンデンサー １００μＦ１６Ｖ１０５℃ ルビコンＭＨ７ C1
- トランジスタ ２ＳＡ１０１５Ｌ－ＧＲ－Ｔ９２－Ｋ ５０Ｖ１５０ｍＡ （２０個入） TR1
- トランジスタ ２ＳＣ１８１５Ｌ－ＧＲ－Ｔ９２－Ｋ ６０Ｖ１５０ｍＡ （２０個入） TR2
- タクトスイッチ（黒色）
- スイッチの色はお好みで。
- 電子ブザー １２ｍｍ ＵＧＣＭ１２０５ＸＰ
- 抵抗内蔵３ｍｍＬＥＤ ５Ｖ 赤色 ＯＳＲ５ＪＡ３１３４Ａ－５Ｖ （１０個入） ×8本
- LEDの色はお好みで換えて構いませんが、順方向電圧（Vf）が2.1Vの物を使ってください（赤・黄など）。青や緑などVfが高い物は光りません。
- 電池ボックス 単４×２本 リード線
- リード線をはんだ付けして、電池を入れてルーレット動作が確認できたら、電池ケースを両面テープで基板裏へ貼り付けると全体がコンパクトになります。
