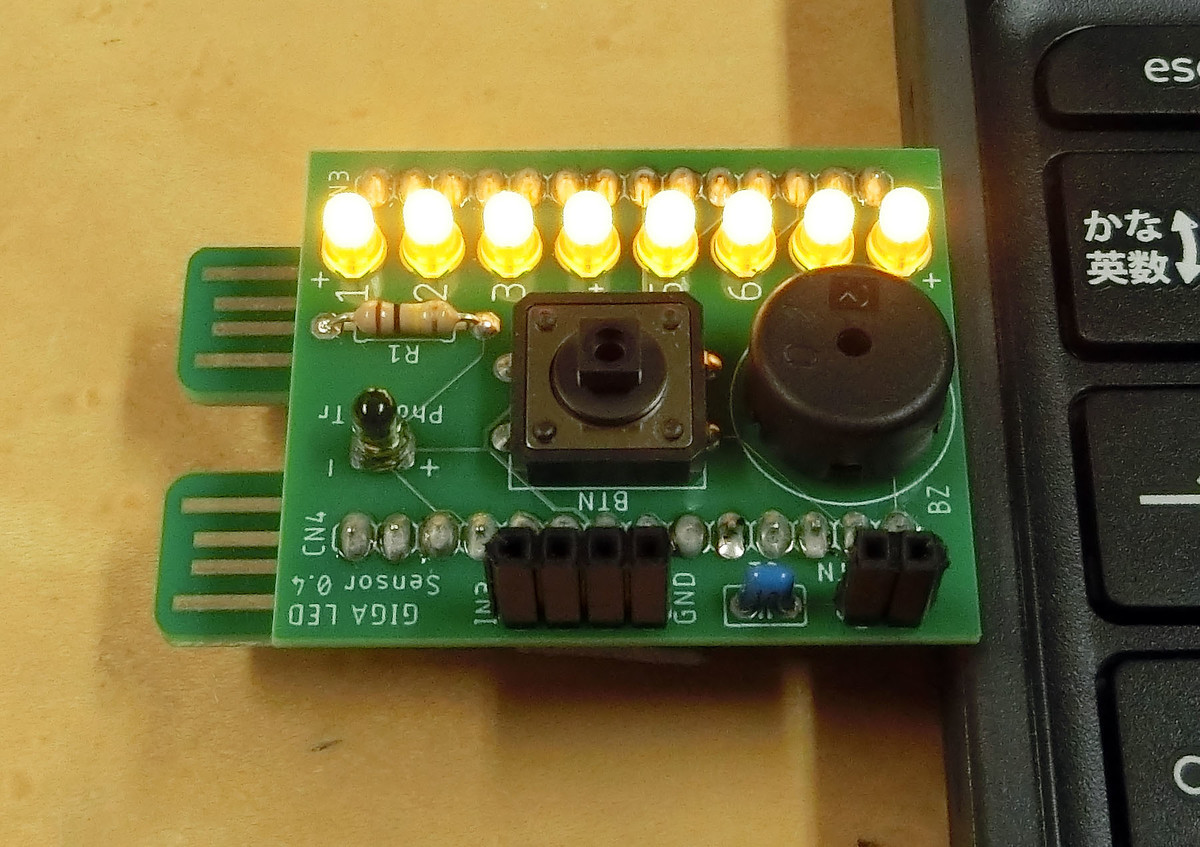

GIGA IchigoDake用の拡張基板です。(通常のIchigoJam/IchigoDakeでも使えます)
GIGA IchigoDakeの機能を拡張すると共に、弱点をカバーする設計です。
紹介動画はこちら。
www.youtube.com
- OUT1~8で制御できるLEDを8個搭載
- DirectAppsのシリアルコンソールよりも、高速でリアルタイムな表示ができます。
- 光センサー(フォトトランジスタ)搭載
- センサーの値による制御ができます。
- ボタン入力スイッチを搭載
- 大型ボタンなのでGIGA IchigoDakeのボタンより押しやすいです。DirectAppsのシリアルコンソールよりも、高速でリアルタイムな入力ができます。
- 圧電ブザーを搭載
- ボタン用拡張ソケット、OUT10・11用拡張ソケットを搭載
- 外付けセンサーやボタンなどをつなげられます。

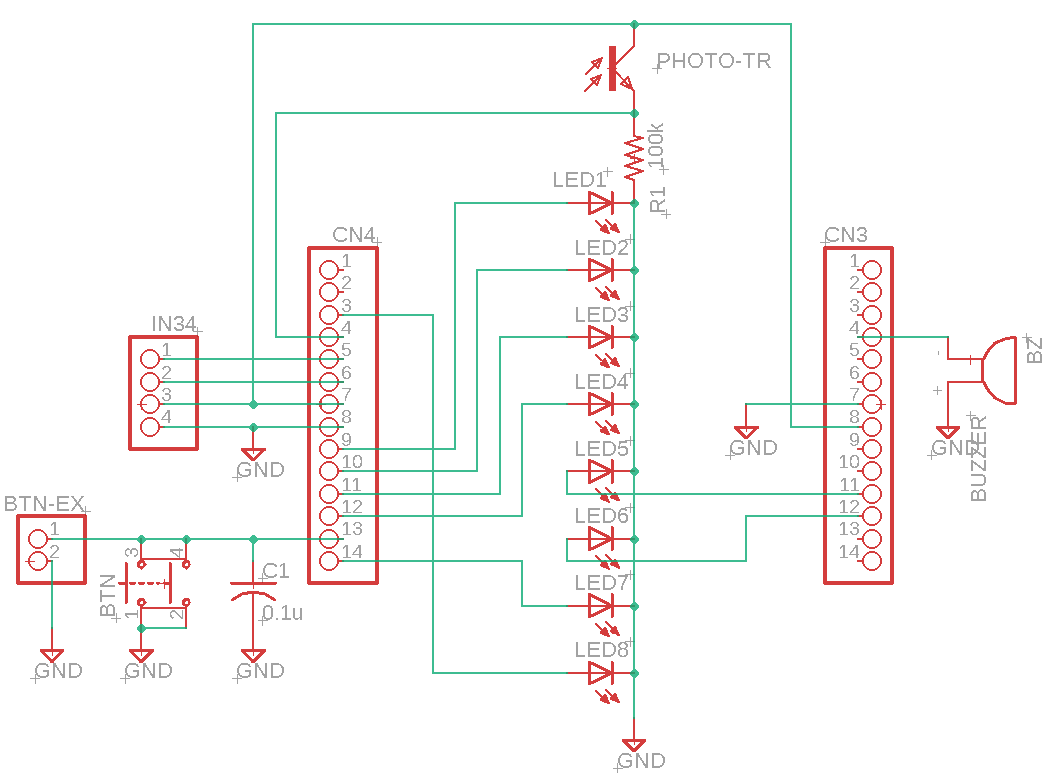

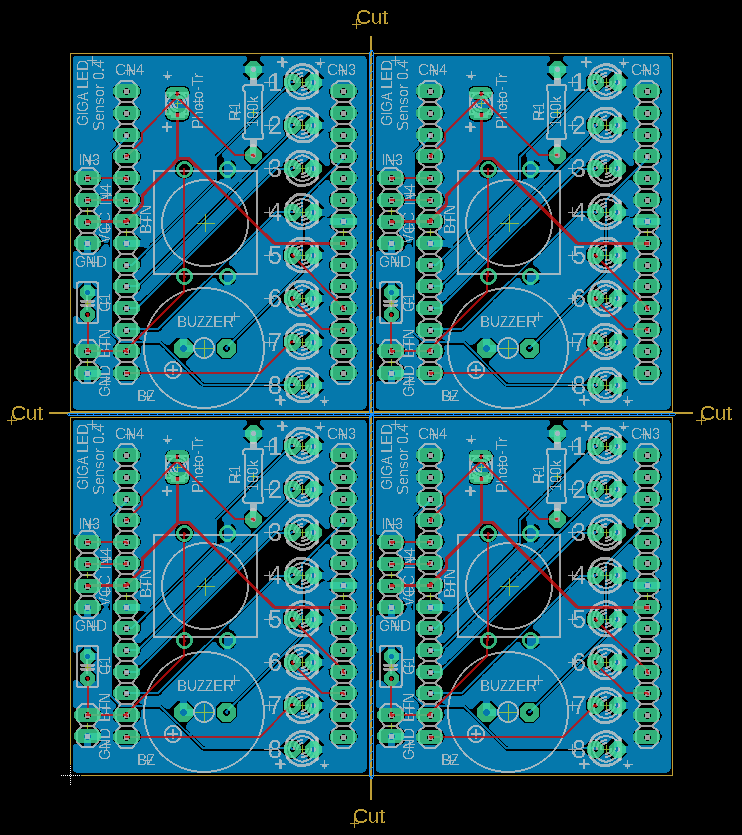

基板データ
- Fusion PCB用ガーバーデータ(ZIP)(84×66mm)
*同じ基板を4枚配置しています。
*この基板データは、CC BYライセンスとします。どうぞご利用ください。
(C) 2022 Shiro Saito (https://www.ichigoaman.jp)
材料
以下の順番でハンダ付けすると作りやすいです。
- カーボン抵抗(炭素皮膜抵抗) 1/4W100kΩ (100本入)
- 照度センサ(フォトトランジスタ) 560nm NJL7502L (2個入)
- タクトスイッチ 12mm TVGP01-G73BB
- 圧電スピーカー(圧電サウンダ)(13mm)PKM13EPYH4000-A0
- 抵抗内蔵3mmLED 5V 黄色 OSY5JA3134A-5V(10個入) ×8本
- LEDの色は好みで換えて構いませんが、緑や青だとちょっと眩しすぎるので、黄色や赤がお勧めです。
- ピンヘッダ 1×40 (40P) 14ピン×2本
- リード型積層セラミックコンデンサー 0.1μF50V F 2.54mm (10個入)
- 分割ロングピンソケット 1×42 (42P) 4ピン、2ピン
- 4ピンと2ピンにカットしてはんだ付けします。外付けデバイスをつなぐオプションなので、無くても構いません。
プログラム
(1)照度計
起動すると、8個のLEDが光ります。光センサーを指で影にすると、LEDメーターが縮みます。その場の明るさが簡単に計れます。
10 A=ANA(2) 20 FOR L=1 TO 8 30 OUT L,A>L*100 40 NEXT 50 GOTO 10
(2)ルーレット
起動すると、LEDの1番~8番がランダムに光って止まります。ボタンを押すとまたルーレットが回ります。次に何番が出るか賭けられます。
10 FOR T=1 TO 10 20 OUT 0 30 BEEP 10,2 40 L=RND(8)+1 50 OUT L,1 60 WAIT 6 70 NEXT 80 IF !BTN() CONT 90 GOTO 10
(3)キャッチゲーム
起動すると、LED(ボール)が1番→8番の順で光ります。8番が光った時にボタンを押すとボールをキャッチできます。押すのが早すぎたり遅すぎたりするとミスになります。

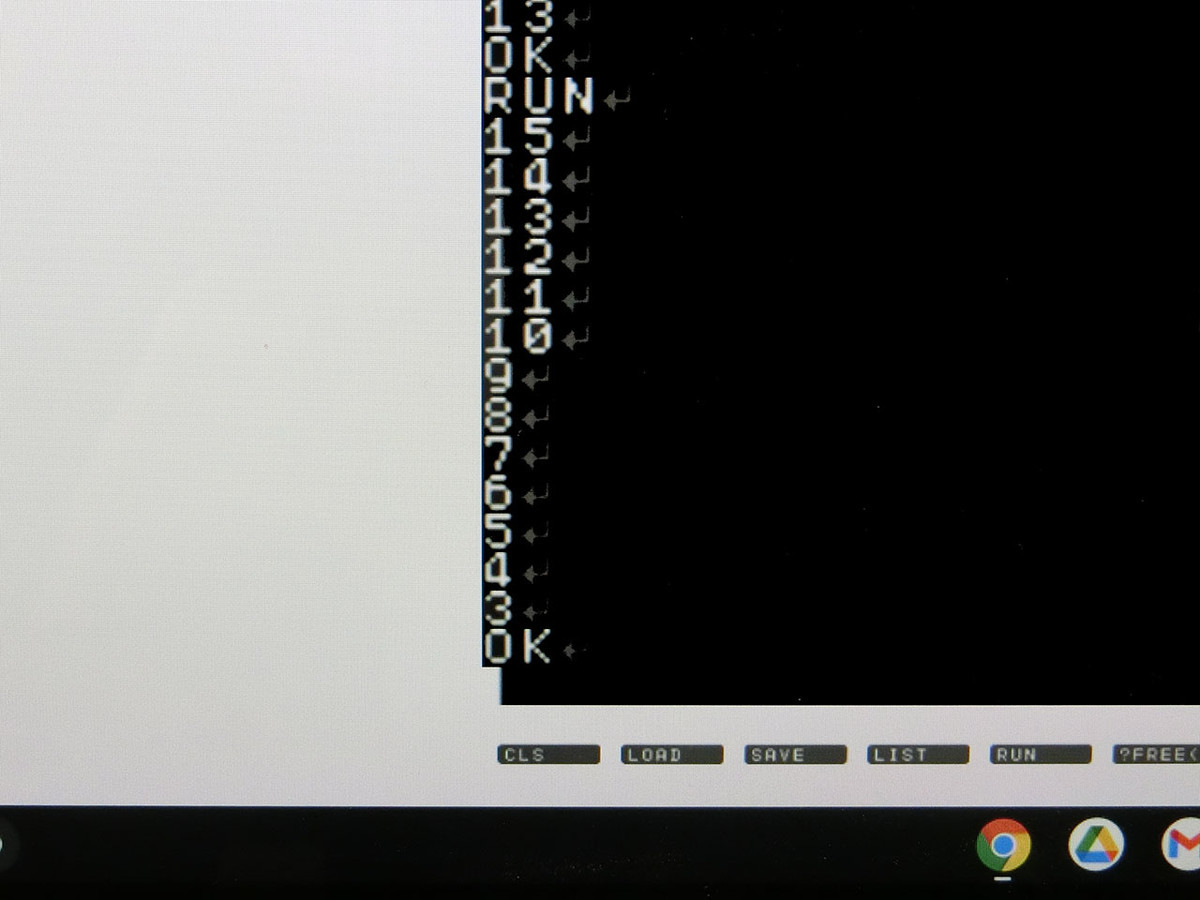

ボールはだんだん速くなります。シリアルコンソール画面にWAITの数字が表示されるので、どこまでキャッチできるか挑戦して下さい。
5 W=15:OUT 0 7 ?W 10 FOR P=1 TO 8 15 B=BTN() 20 OUT P,1 30 WAIT W 40 OUT P,0 50 NEXT 60 IF B=0 AND BTN() BEEP:W=W-1:GOTO 7 70 BEEP 30,30
(4)100mダッシュ

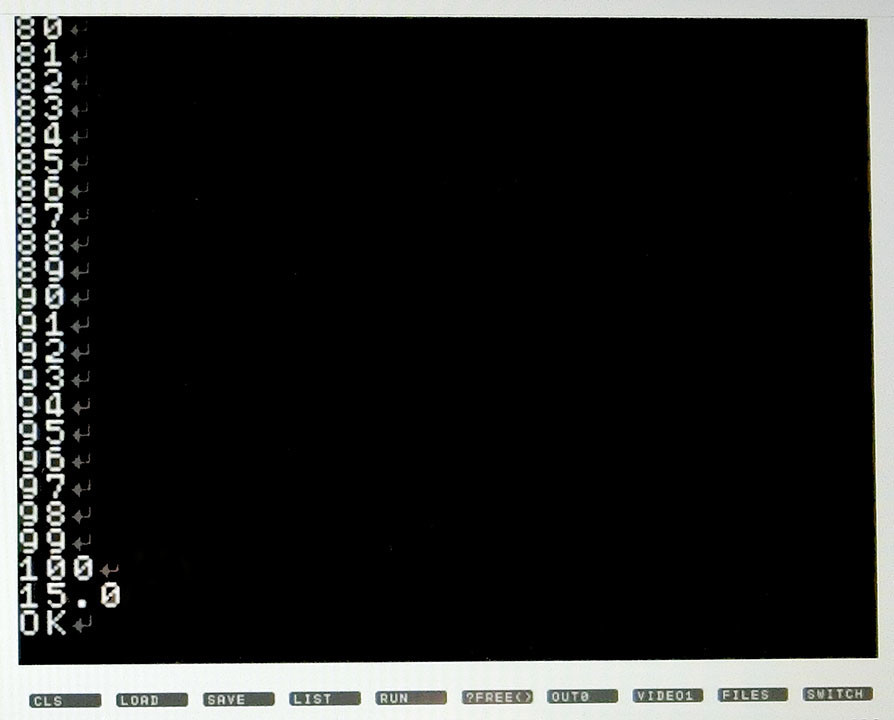

基板に付いているボタンスイッチを100回連打します。走った距離がシリアルコンソール画面に表示されます。100m走ってゴールするとタイムが表示されます。

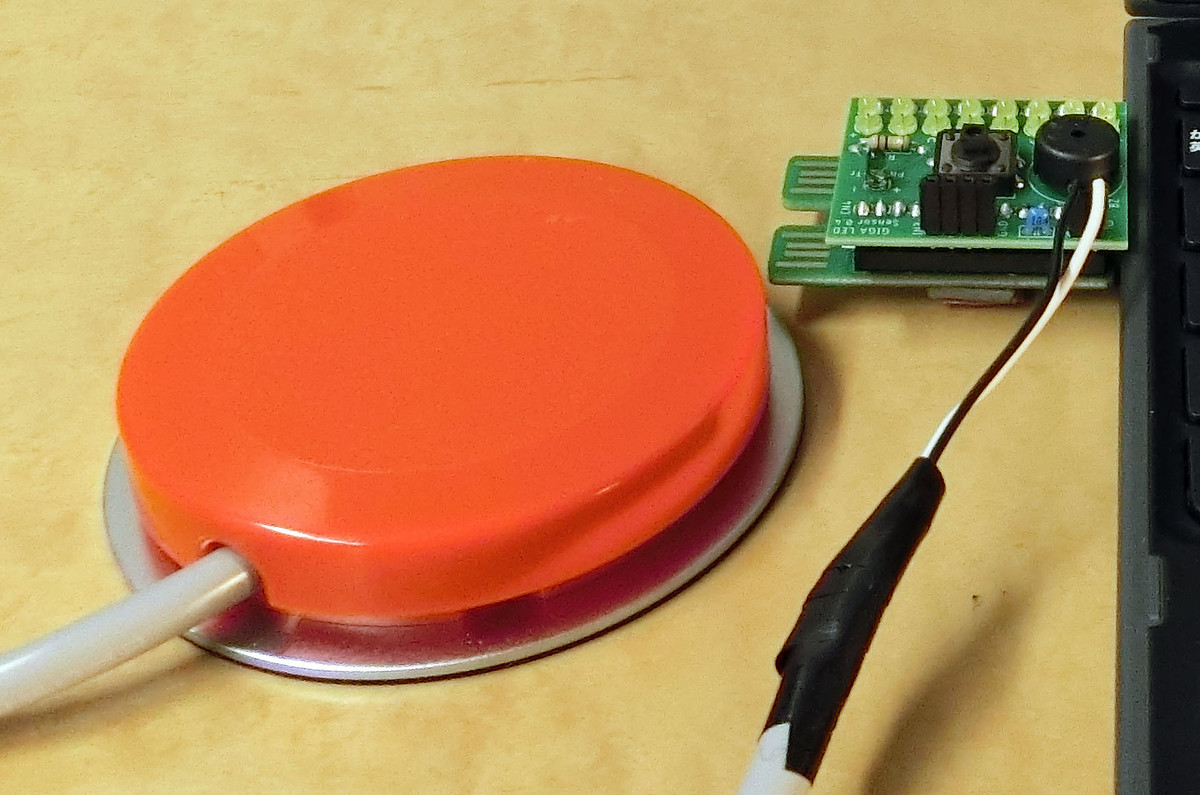

ピンソケット(2ピン)に外付けボタンをつないで走ることもできます。
10 CLT 20 FOR X=1 TO 100 30 IF !BTN() CONT 40 IF BTN() CONT 50 ?X 60 NEXT 70 T=TICK() 80 ?T/60;".";T%60/6
(5)バーサライタ
左右に振るとハート形の文字が見えます。
GIGA IchigoDakeは動作速度が速いので、WAITを入れて表示時間を調整しています。
10 '*POV 20 CLV 30 [0]=`00001110 40 [1]=`00011111 50 [2]=`00111111 60 [3]=`01111110 70 [4]=`11111100 80 [5]=`01111110 90 [6]=`00111111 100 [7]=`00011111 110 [8]=`00001110 120 FOR L=0 TO 9 130 OUT [L] 140 WAIT -100 150 NEXT 160 GOTO 120
