LED電飾

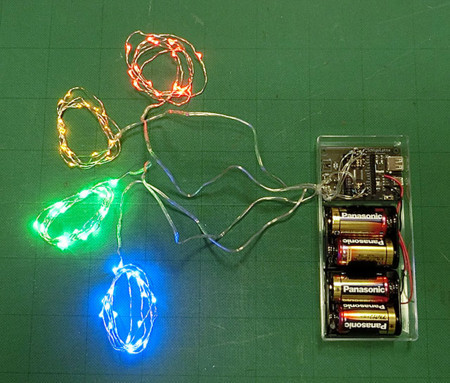

先日の教育ITソリューションEXPOで、ナチュラルスタイルの松田さんが「鯖江めがね会館のメガネをLED電飾で光らせたい」と言っていたのにヒントを得て、LED電飾を作ってみました。

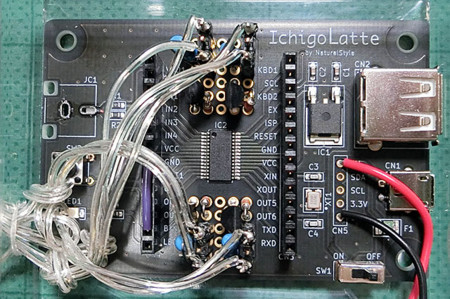

IchigoLatte基板のファームウェアIchigoJamに書きかえて、フリーエリアにFET回路を載せてスイッチングしています。
端子出力で直接制御するより、たくさんのLEDを光らせられます。

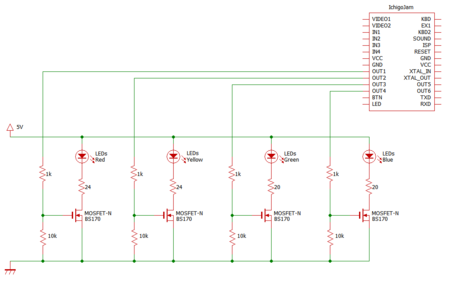

回路図は以下のとおりです。

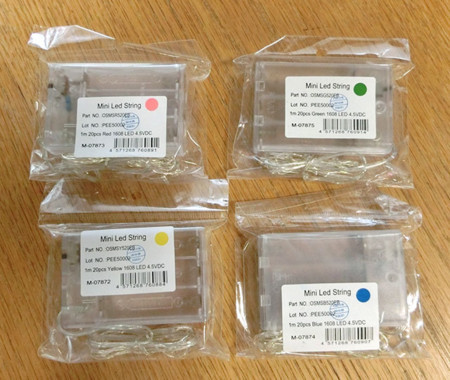

LEDは、秋月電子から購入した乾電池式のLEDストリングを分解。電流制限の金属皮膜抵抗(20Ω・24Ω)も内蔵されていた物を流用しました。

簡単な点灯プログラムを作りました。
最初にテストのために10秒間全てのLEDを点灯させた後、ランダムに点滅します。

10 OUT 15:WAIT 600
20 OUT RND(16)
30 WAIT 10+RND(50)
40 GOTO 20
