7セグメントLED基板PCB

以前にユニバーサル基板で、7セグメントLEDを光らせるIchigoJam用拡張基板を作りました。
www.ichigojaman.jp

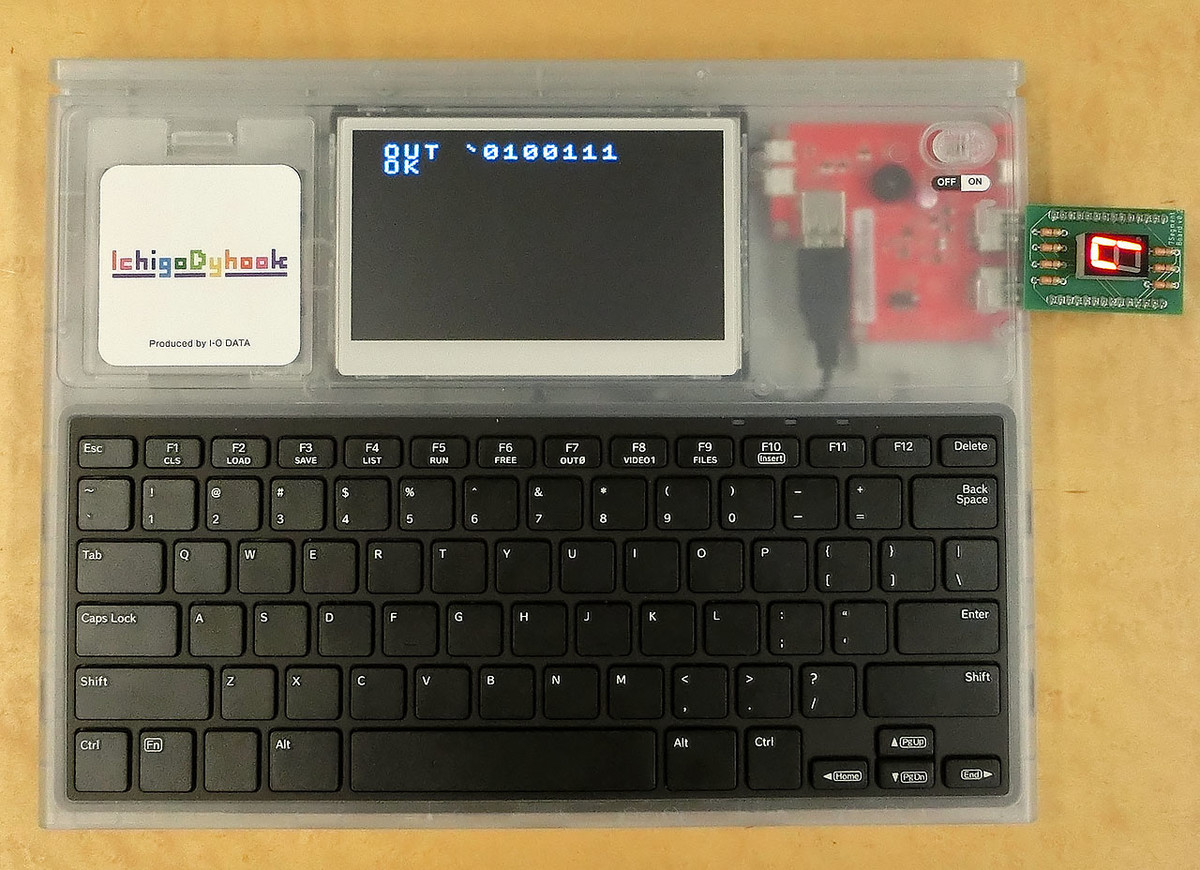

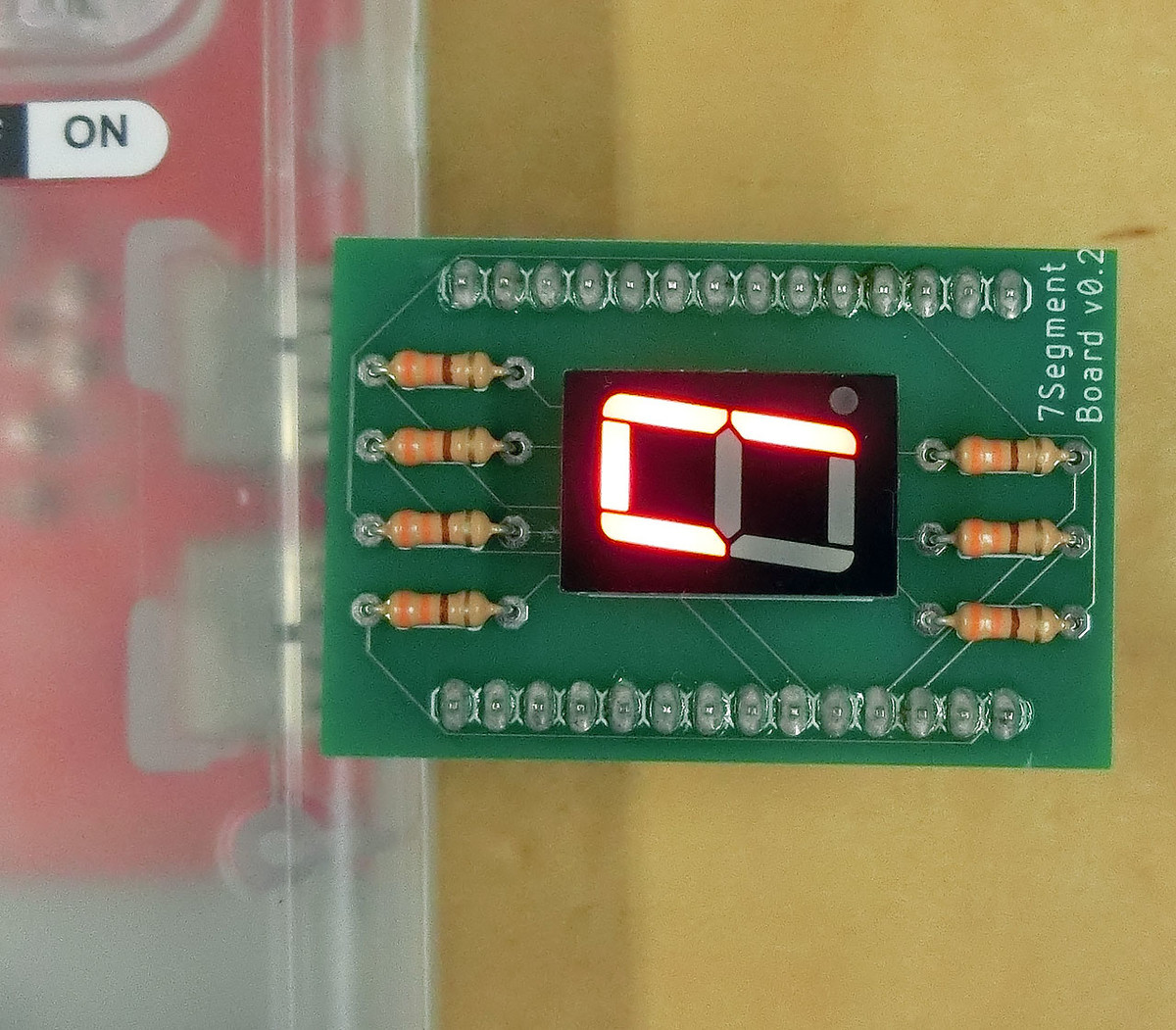

これをPCBにしたバージョンです。IchigoJam／IchigoDakeのどちらでも使えます。
だいぶ前に作った基板ですが、ちゃんとまとめていなかったので、改めて紹介します。

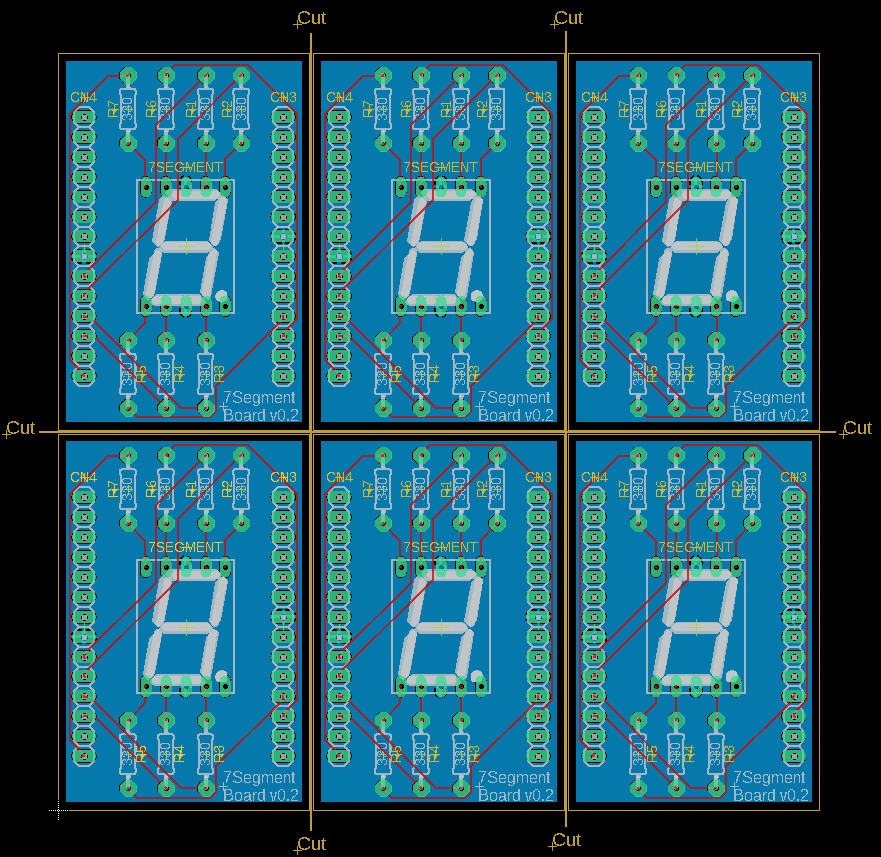

基板データ

• Fusion PCB用ガーバーデータ（ZIP）（96×96mm）

＊同じ基板を6枚割り付けしています。
＊この基板データは、CC BYライセンスとします。どうぞご利用ください。

(C) 2021 Shiro Saito (https://www.ichigojaman.jp)

材料

以下の順番ではんだ付けすると作りやすいです。

• カーボン抵抗（炭素皮膜抵抗）　１／４Ｗ３３０Ω　（１００本入）
• 赤７セグメントＬＥＤ表示器ＯＳＬ１０５６１－ＬＲＡ　カソードコモン　カソード共通接続
• ピンヘッダ　１×４０　（４０Ｐ）

プログラム

カウンター

スペースキーを押す毎に、0～9までカウントして数字を表示します。9の次は0に戻ります。

10 [0]=`0111111
20 [1]=`0000110
30 [2]=`1011011
40 [3]=`1001111
50 [4]=`1100110
60 [5]=`1101101
70 [6]=`1111101
80 [7]=`0100111
90 [8]=`1111111
100 [9]=`1101111
110 C=0
120 OUT [C]
130 IF INKEY()!=32 CONT
140 C=C+1:IF C>9 C=0
150 GOTO 120

ルーレット

カウンターのプログラムを少し改造して作ります。
スペースキーを押している間は高速でルーレットが回り、離すと止まります。

10 [0]=`0111111
20 [1]=`0000110
30 [2]=`1011011
40 [3]=`1001111
50 [4]=`1100110
60 [5]=`1101101
70 [6]=`1111101
80 [7]=`0100111
90 [8]=`1111111
100 [9]=`1101111
110 C=0
120 OUT [C]
125 BEEP 10,2
130 IF !BTN(32) CONT
140 C=RND(10)
150 GOTO 120

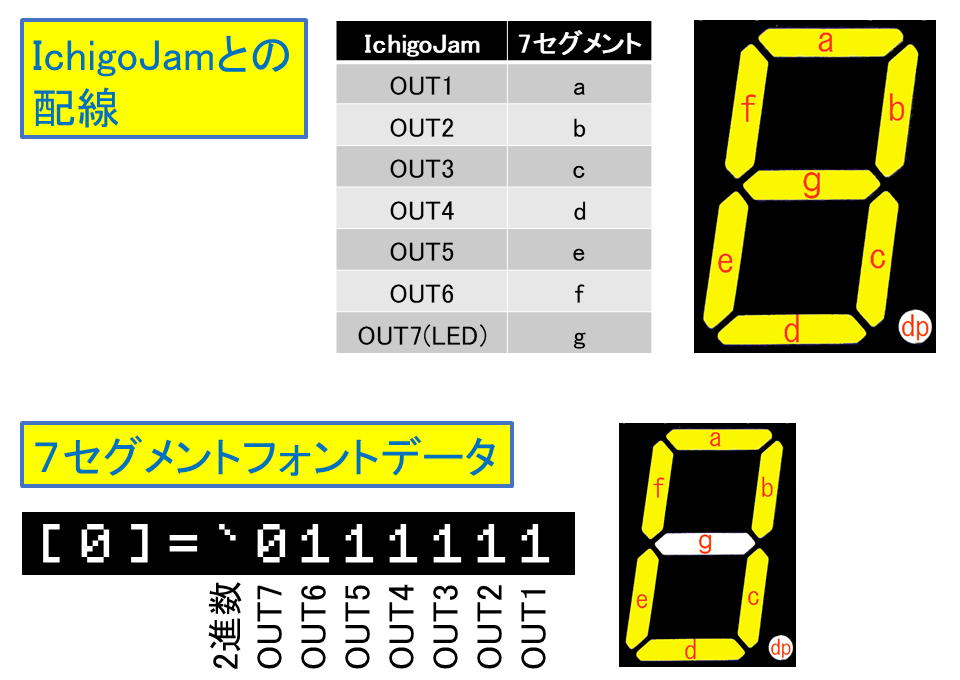

7セグメントLEDの配線・フォントデータ
