LED Tree

※この記事は「IchigoJam Advent Calendar 2018」にエントリーしています。

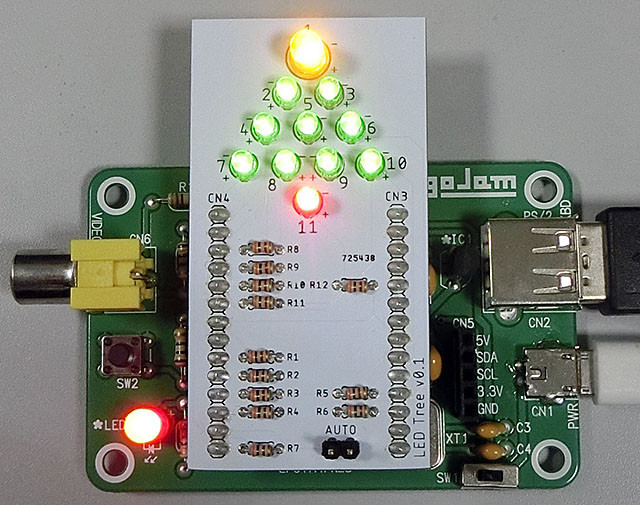

LED Star」「LED Heart」に続く、LEDイルミネーション基板シリーズ第3弾、クリスマスツリー形です。
f:id:shiro0922:20181224130620j:plain

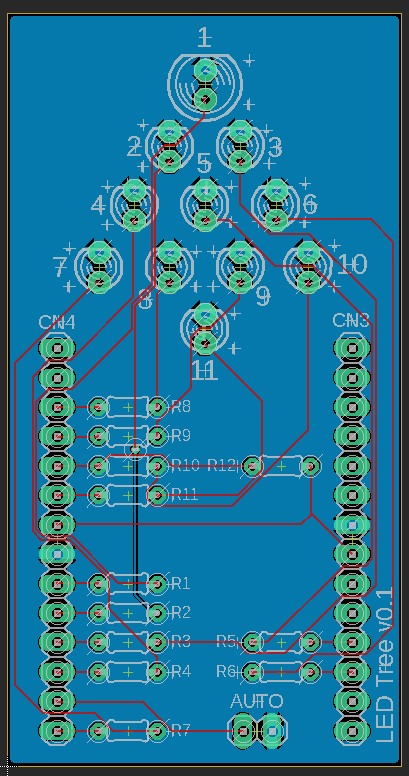

IchigoJam用シールドとして、オリジナル基板を作りました。
f:id:shiro0922:20181225081422p:plain

f:id:shiro0922:20181225081438p:plain

f:id:shiro0922:20181224103506j:plain

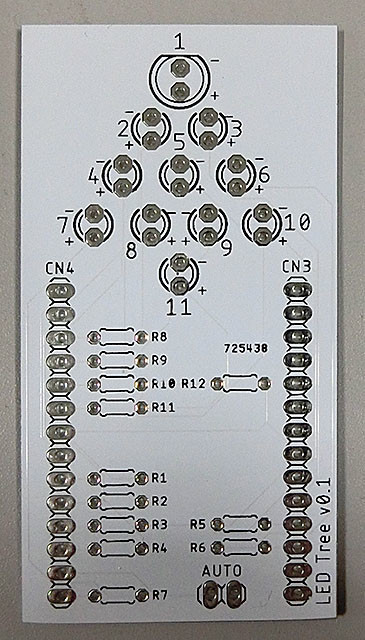

「AUTO」のパッドは、ジャンパーでつなぐとBTN端子がGNDにつながって、プログラムが自動起動するようになります。

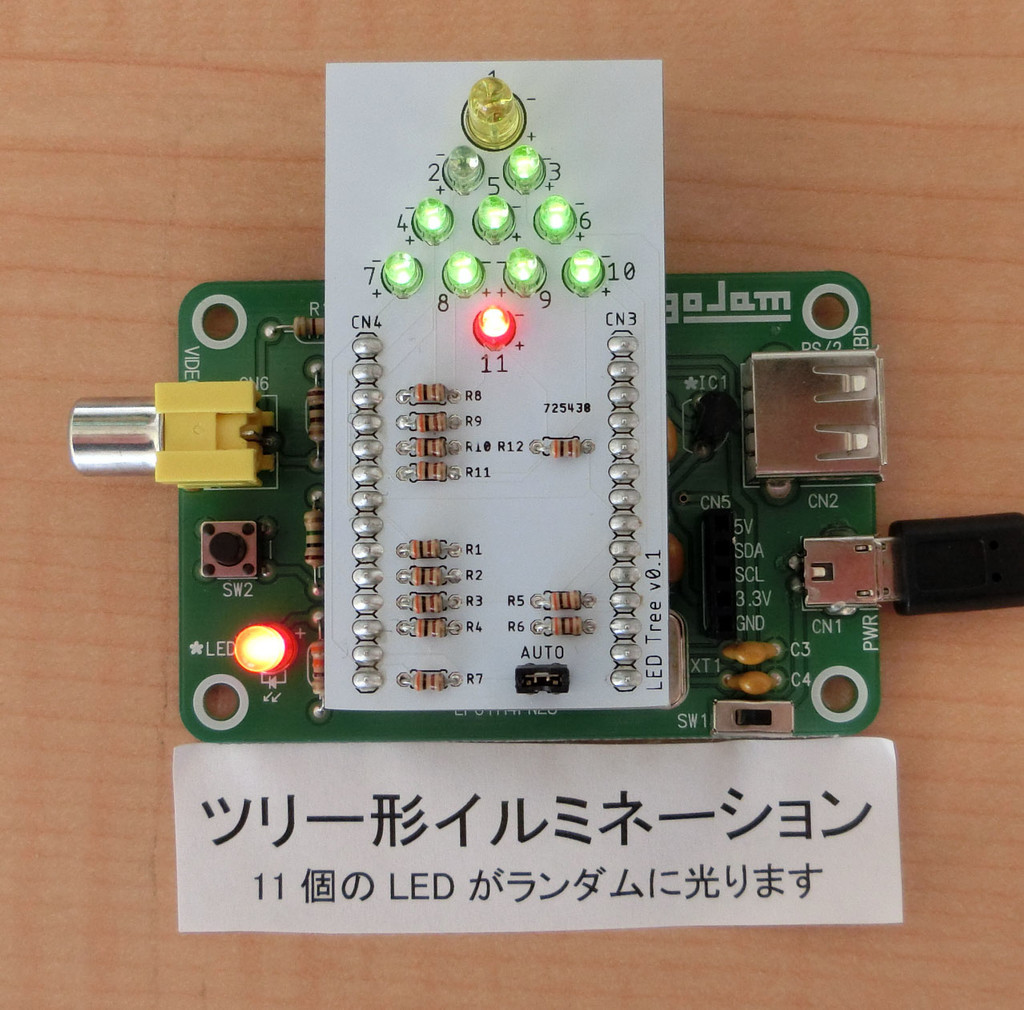

情報センターのギャラリーにも展示しました(^_^)
f:id:shiro0922:20181224134010j:plain

基板データ

*この基板ガーバーデータは、CC BYライセンスとします。どうぞご利用ください。

(C) 2018 Shiro Saito (https://www.ichigojaman.jp)

プログラム

パターンとランダムで光ります。

10 '*LED Tree
20 @LOOP
30 FOR I=1 TO 11:OUT I,0:NEXT
40 FOR I=1 TO 11
50 OUT I,1
60 WAIT 10
70 NEXT
80 FOR I=1 TO 11
90 OUT I,0
100 WAIT 10
110 NEXT
120 FOR I=1 TO 10
130 L=0
140 FOR J=1 TO 12
150 L=L<<1+!RND(4)
160 NEXT
170 OUT L
180 WAIT 60
190 NEXT
200 GOTO @LOOP
