HeartDakeWS

先日作ったハート形IchigoDake互換機「HeartDake」
www.ichigojaman.jp

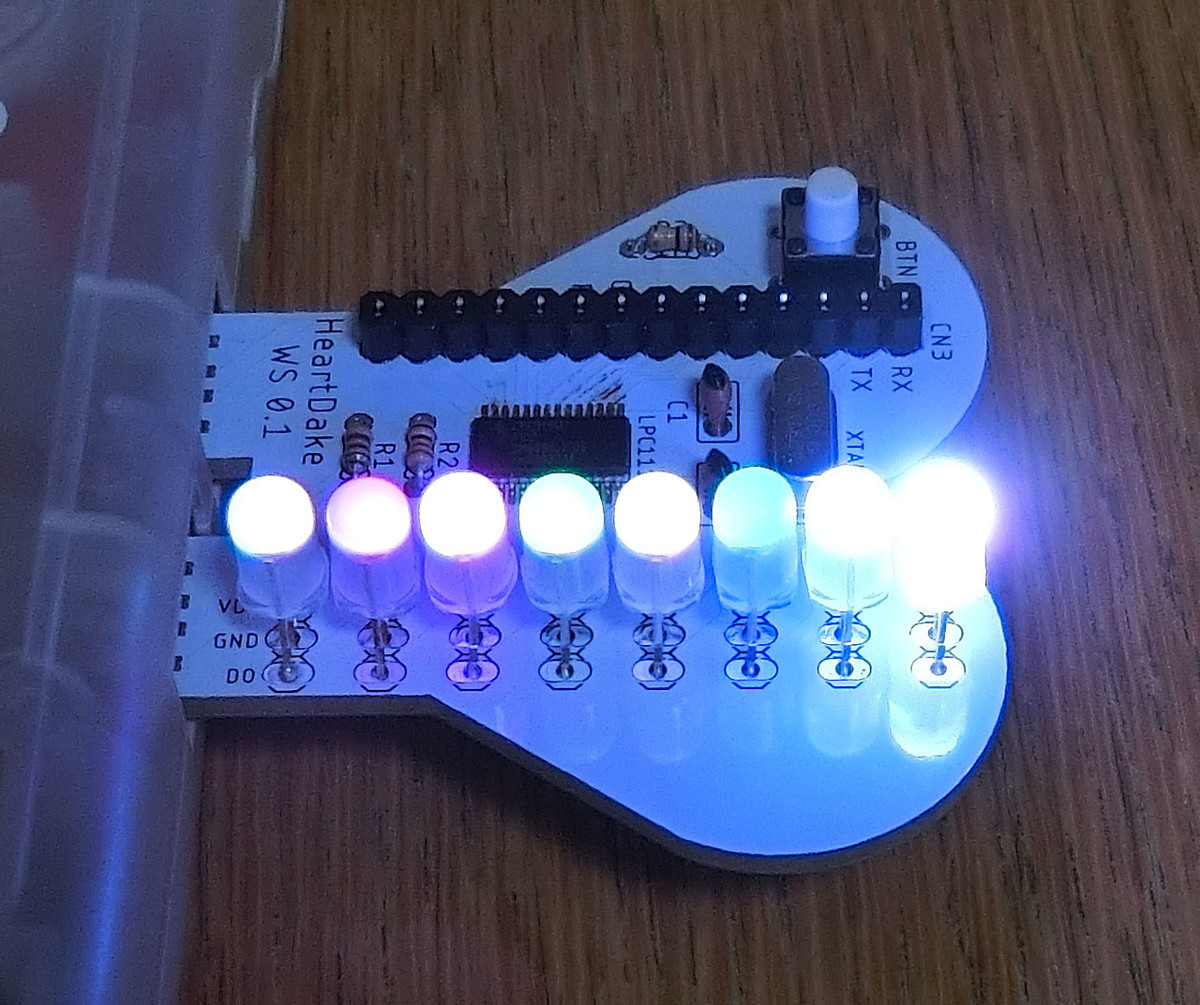

のLEDをフルカラーLED(WS2812B)に変更したバージョン「HeartDakeWS」を作りました。

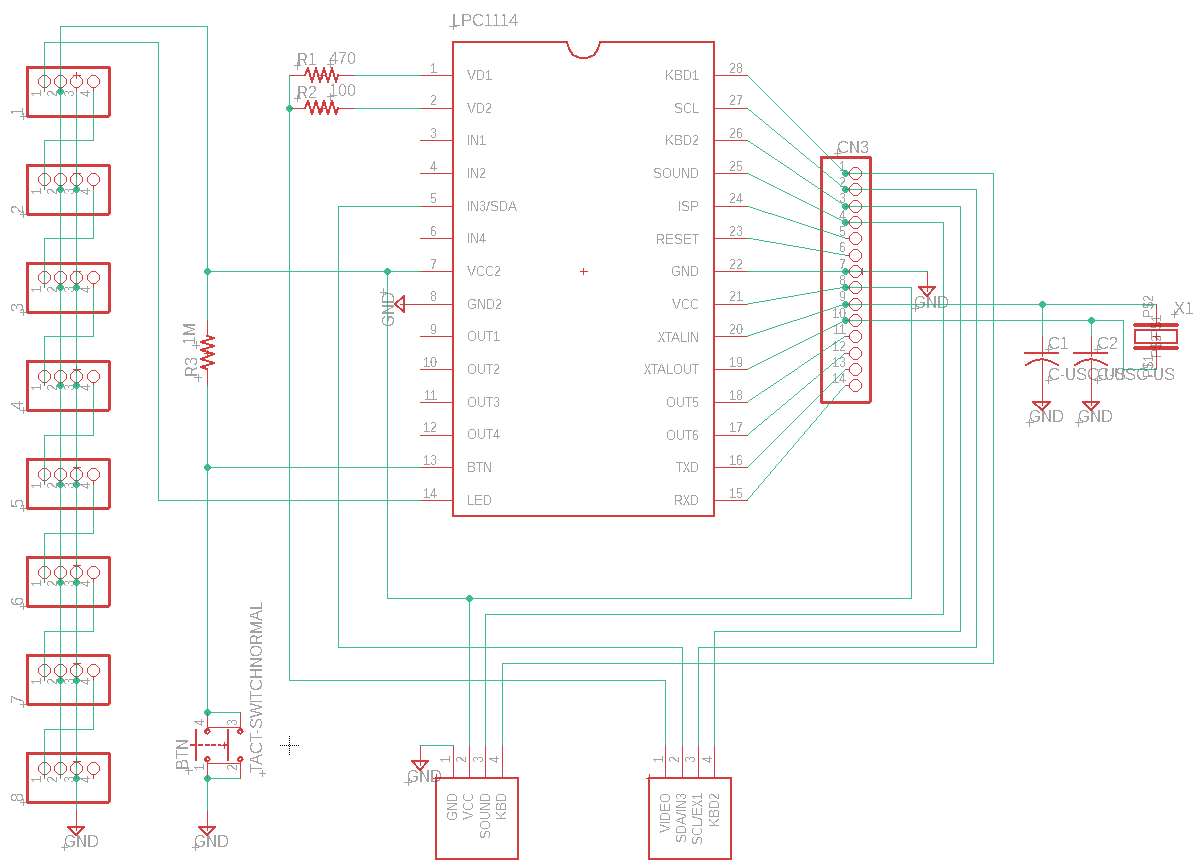

f:id:shiro0922:20210629180902p:plain
LEDを変更しただけで、その他はHeartDakeと同様です。
フルカラーLEDは、LEDテープを使う時と同じく「WS.LED」コマンドで制御できます。

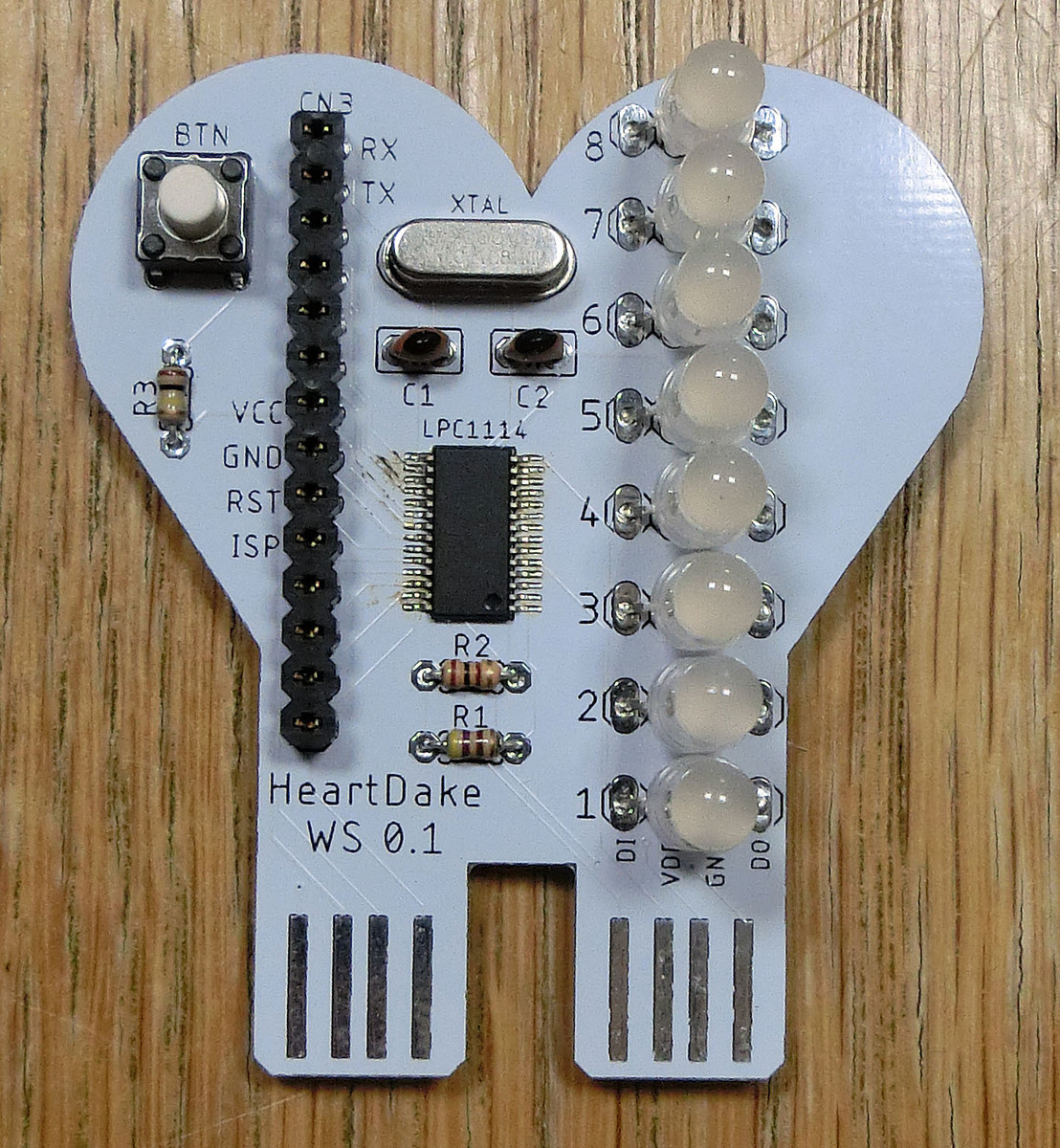

ただ、実際に基板をはんだ付けしてみると、WS2812Bが基板の幅に入らないので、LEDのつば部分をヤスリで削らないといけません。かと言って、基板のサイズを大きくするとあまり可愛くなくなります。子ども向けの工作としてはあまり勧められないかもしれません。3mm径のWS2812Bがあれば…

基板データ

*基板が2mm厚なので製作費がかかります。ご注意ください。
*この基板データは、CC BYライセンスとします。どうぞご利用ください。

(C) 2021 Shiro Saito (https://www.ichigojaman.jp)
