LEDネコ基板と同様に、2個のLEDが交互に光る雪だるま基板です。
依頼を受けて作ってみました。
頬についているLED×2個は、ネコ基板と同様に交互に点滅します。
胴体のボタンのLED×3個は、自動フルカラーLEDでランダムに色が変わります。
帽子の所にストラップ穴が開いているので、紐を付けてツリーなどにつり下げることもできます。

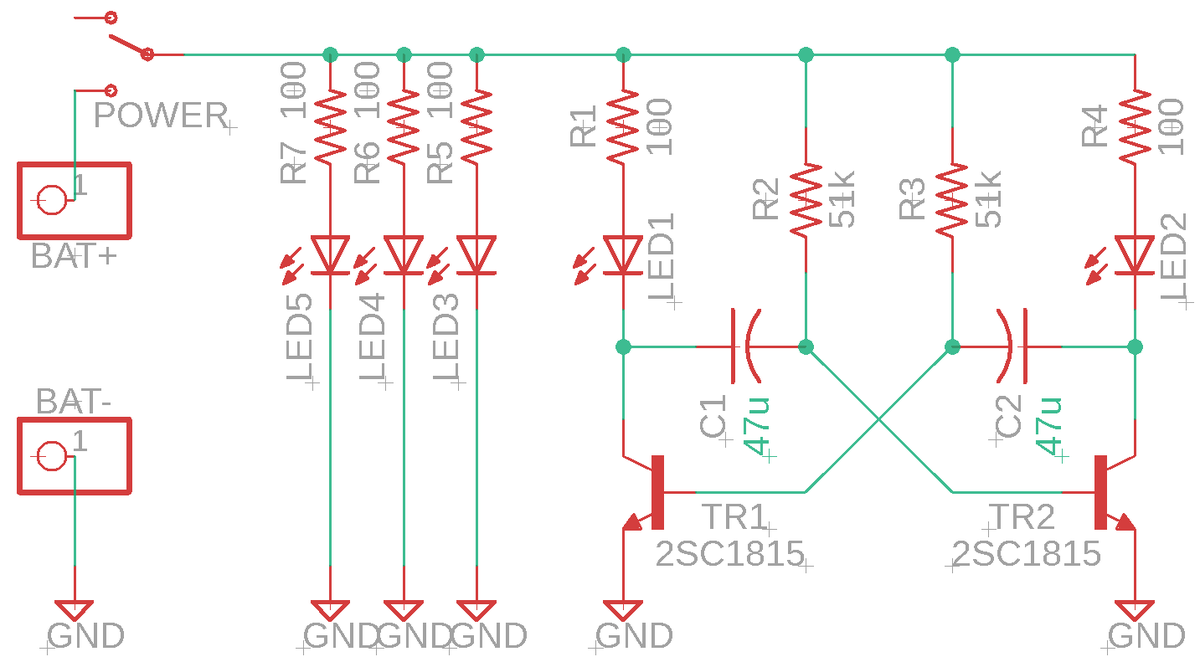

回路図

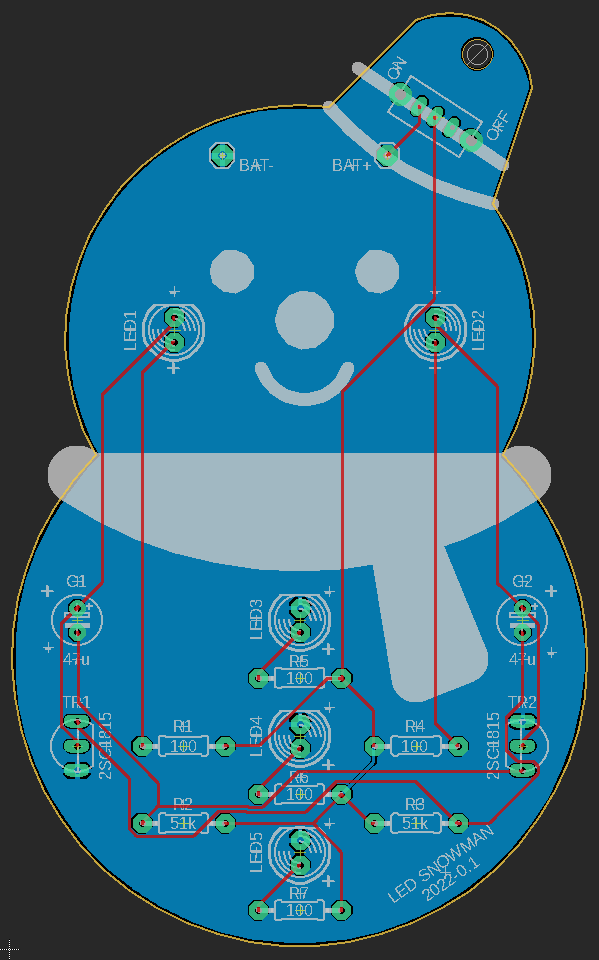

基板データ
- Fusion PCB用ガーバーデータ（ZIP）（97×60mm）
＊レジスト色は白にすると雪だるまっぽくなります。
＊この基板データは、CC BYライセンスとします。どうぞご利用ください。
(C) 2022 Shiro Saito (https://www.ichigoaman.jp)
材料
だいたい以下の順番ではんだ付けすると作りやすいです。
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ１００Ω （１００本入）×5本 R1、R4～R7
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ５１ｋΩ （１００本入）×2本 R2、R3
- スライドスイッチ １回路２接点 基板用 横向き
- 今回は縦型の方が使いやすいのですが、秋月電子で縦型・5本足・1回路2接点のスライドスイッチが現在出ていません。
- 電解コンデンサー ４７μＦ２５Ｖ１０５℃ ルビコンＭＨ７×2本 C1、C2
- トランジスタ ２ＳＣ１８１５Ｌ－ＧＲ－Ｔ９２－Ｋ ６０Ｖ１５０ｍＡ （２０個入）×2本
- ５ｍｍピンク色ＬＥＤ ＯＳＫ５４Ｋ５１１１Ａ（１０個入）×2本
- LEDの色はお好みで。
- ＲＧＢイルミネーションフルカラーＬＥＤ ５ｍｍ ＯＳＴＢ５１３１Ａ－ＩＤ （１０個入）×3本
- 色の変化がゆっくりのLEDの方が、クリスマスっぽくて良いと思います。
- 電池ボックス 単４×２本 リード線

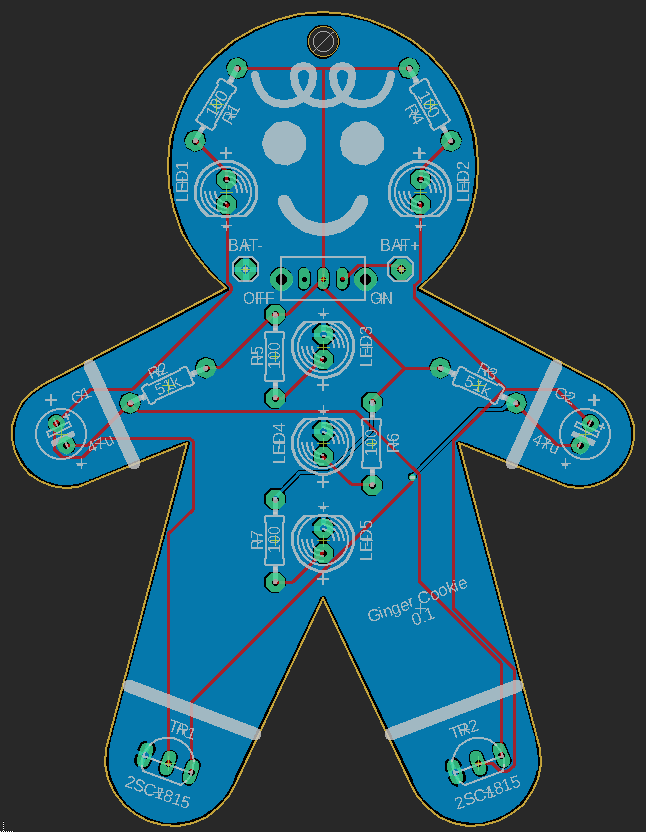

基板データ
- Fusion PCB用ガーバーデータ（ZIP）（85×66mm）
＊レジスト色は黄色にするとジンジャークッキーっぽくなります。
＊この基板データは、CC BYライセンスとします。どうぞご利用ください。
(C) 2022 Shiro Saito (https://www.ichigoaman.jp)
