IchigoJam Sの互換機です。
PCN公式ショップで本家のIchigoJam Sが長期間売り切れ状態なのですが、CPU（LPC1114）は若干手に入るようになったので、工作教室向けに開発してみました。
信州上田産ということで、「真田家の赤備え」の赤です。六文銭も入れてみました(^_^)

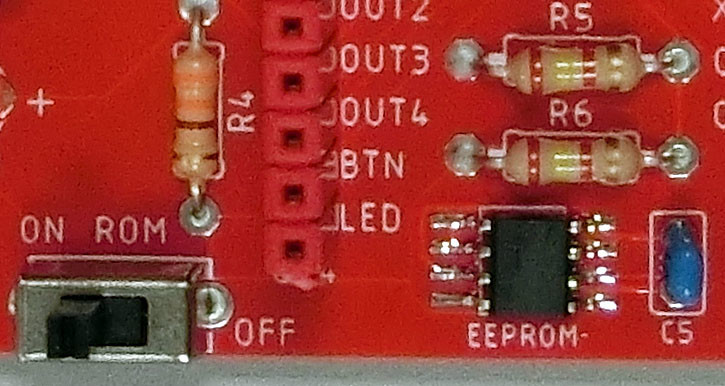

オプションとして、EEPROM（1Mbit）を増設できます。SAVEファイル100～227の128個が使えるようになります。
（オプションパーツはEEPROM、R5、R6、C5、ROM切替スイッチ。不要な場合はこれらをはんだ付けする必要はありません）
ROM切替スイッチは、通常はONにして使用してください。IN3ポートを入出力に使いたい時はOFFにしてください。EEPROMが切り離されます。
回路図
基板データ
- Fusion PCB用ガーバーデータ（ZIP）（100×75mm）
＊同じ基板を2枚割り付けしています。
＊この基板データは、CC BYライセンスとします。どうぞご利用ください。
(C) 2022 Shiro Saito (https://www.ichigoaman.jp)
材料
だいたい以下の順番ではんだ付けすると作りやすいです。
- ＬＰＣマイコン ＬＰＣ１１１４ＦＤＨ２８
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ４７０Ω （１００本入）
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ１００Ω （１００本入）
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ１ＭΩ （１００本入）
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ３３０Ω （１００本入）
- クリスタル（水晶発振子） １２ＭＨｚ
- 絶縁ラジアルリード型積層セラミックコンデンサー １０μＦ２５Ｖ５ｍｍピッチ （１０個入） ×2本
- 絶縁ラジアルリード型積層セラミックコンデンサー １５ｐＦ５０Ｖ±５％２．５４ｍｍ （１０個入） ×2本
- マイクロＵＳＢコネクタ 電源供給用
- 基板用スライドスイッチ ＳＳ－１２Ｄ０１－ＶＧ４
- 基板取付用ＵＳＢコネクタ（Ａタイプ メス）
- ★微盟★低消費電力LDOレギュレータ（2個入） ME6209（aitendo）
- 恐らく以下の品も使えると思われます。
- ★HOLTEK★低ドロップCMOS三端子レギュレータ（4個入） HT73XX HT7333
- ★恒佳興★低消費電力LDOレギュレータ（4個入） HX73XX-A HX7333-A ←実際に入手して試しましたがちゃんと動作しました。
- 分割ロングピンソケット（メス） １×４０（４０Ｐ）・赤 ※14P、14P、5Pにカット
- タクトスイッチ（赤色）
- ３ｍｍ赤色ＬＥＤ ６２５ｎｍ ７０度 ＯＳＲ５ＪＡ３Ｚ７４Ａ
- 工作教室などで大量に作る場合は、100個入り袋を購入すると割安です。
- 基板用ＲＣＡジャック（黄）
- 圧電スピーカー（圧電サウンダ）（１３ｍｍ）ＰＫＭ１３ＥＰＹＨ４０００－Ａ０
以下はEEPROMを使いたい人向けのオプションです。
- EEPROM 24LC1025-I/SM（モノタロウ）
- このチップも入手困難になりつつあります。モノタロウ以外ではAliExpressくらいしか出ていません。
- カーボン抵抗（炭素皮膜抵抗） １／４Ｗ２．４ｋΩ （１００本入） ×2本
- 絶縁ラジアルリード型積層セラミックコンデンサー ０．１μＦ５０Ｖ±１０％２．５４ｍｍ （１０個入）
- 基板用スライドスイッチ ＳＳ－１２Ｄ０１－ＶＧ４
