IchigoJamに差すクリスマスツリー基板を12月に作ったのですが、
www.ichigojaman.jp
「IchigoJam無しで単独で光るツリーが欲しい」という声があったので、新たな基板を作ってみました。
（確かに最近は半導体不足なので、マイコン無しで動く工作ネタが欲しい所です）
紹介動画はこちら。
回路図はこちら。
シュミットトリガインバーター7414を使った発振回路×3で、シフトレジスタ74HC595を制御しています。
シフトクロック（SCLK）に約100Hz、シリアル入力（SER）に約3kHzの信号を入力して、ランダムな点灯パターンを作ります。信号が微妙に揺らぐので、時間が経つに連れて新しいパターンが出てきます。
ラッチクロック（RCLK）に約1Hzの信号を入れて、約1秒ごとにパターンを転送出力して、8個のLEDをランダムに点灯させます。
この回路でちゃんと動くことがわかったので、クリスマスだけでなくオールシーズン使えるデザインの基板を作ろうと考え中です。

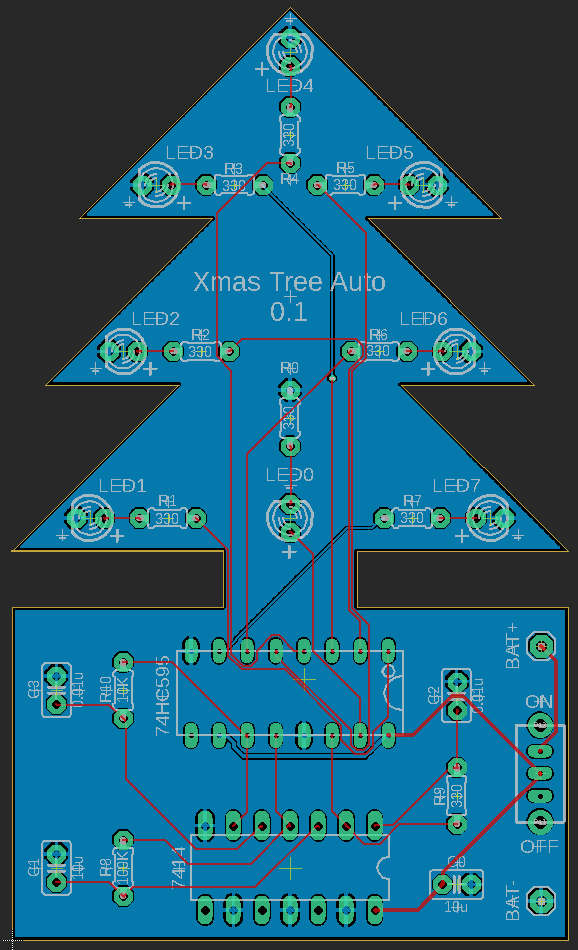

基板
- Fusion PCB用ガーバーデータ（ZIP）（84×50mm）
＊この基板データは、CC BYライセンスとします。どうぞご利用ください。
(C) 2021 Shiro Saito (https://www.ichigojaman.jp)
材料
以下の順番でハンダ付けすると作りやすいです。
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ３３０Ω （１００本入） ×9本 R0～R7、R9
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ１０ｋΩ （１００本入） R10
- カーボン抵抗（炭素皮膜抵抗） １／６Ｗ１００ｋΩ （１００本入） R8
- 絶縁ラジアルリード型積層セラミックコンデンサー １０μＦ２５Ｖ５ｍｍピッチ （１０個入） ×2本 C0、C1
- 絶縁ラジアルリード型積層セラミックコンデンサー ０．０１μＦ５０Ｖ±１０％ （１０個入） ×2本 C2、C3
- ８ビットシフトレジスタ Ｕ７４ＨＣ５９５ＡＧ－Ｄ１６－Ｔ
- ６回路シュミットトリガインバータ Ｕ７４ＨＣ１４Ｌ－Ｄ１４－Ｔ
- スライドスイッチ １回路２接点 基板用 横向き
- ３ｍｍ赤色ＬＥＤ ６２５ｎｍ ７０度 ＯＳＲ５ＪＡ３Ｚ７４Ａ ×2本
- ３ｍｍ黄色ＬＥＤ ５９０ｎｍ ７０度 ＯＳＹ５ＪＡ３Ｚ７４Ａ ×2本
- ３ｍｍ黄緑色ＬＥＤ ５７０ｎｍ ７０度 ＯＳＧ８ＨＡ３Ｚ７４Ａ ×2本
- ３ｍｍ青色ＬＥＤ ４７０ｎｍ ７０° ＯＳＢ５ＹＵ３Ｚ７４Ａ ×2本
- LEDの色や数はお好みで。工作教室などで多数作る場合は100個入り袋で購入すると割安です。
- 電池ボックス 単４×２本 リード線

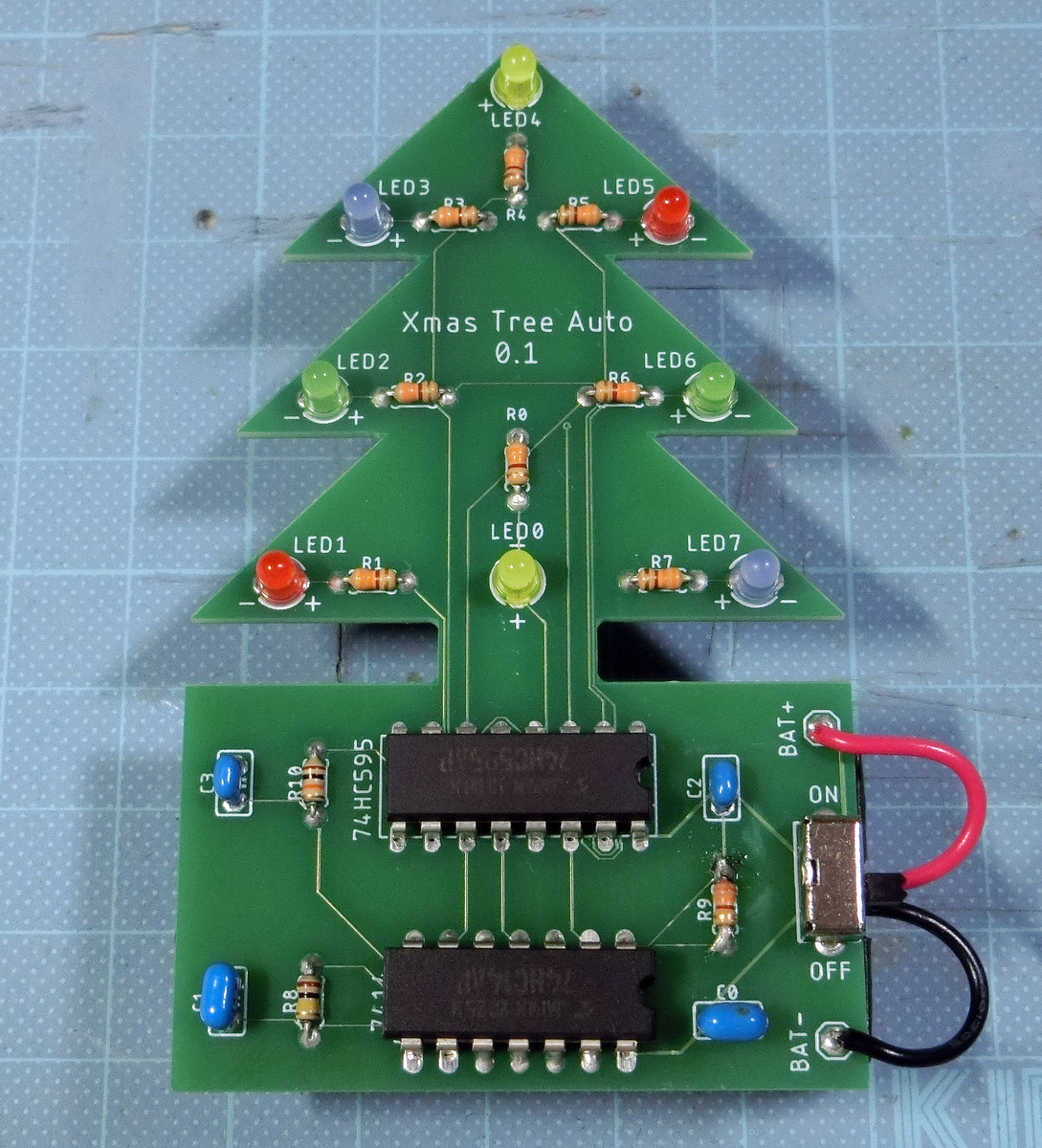

- 電池を入れてスイッチをONにして、LEDがランダムに点灯するのを確認したら、電池ケースを両面テープで基板の裏に貼り付けます。
