LED人形

FacebookIchigoJam-FANグループで、LEDと抵抗をハンダ付けして人形を作った人がいたので、私も作ってみました。

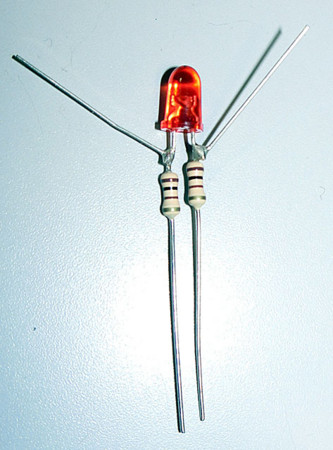

LEDに100Ωの抵抗を2本ハンダ付けするだけ。子どもでも作れるように、簡単な作りにしました。

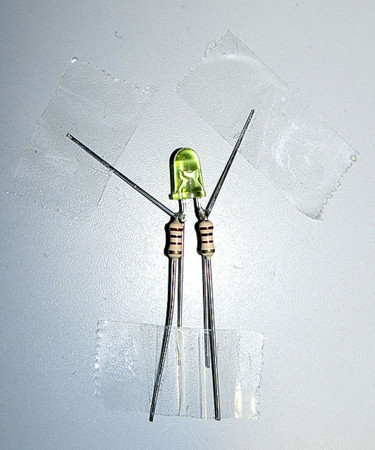

テーブルにセロテープで留めると、ハンダ付けがやりやすいです。本当はテーブルが焦げないように板を敷くといいですが。

IchigoJamに2体の人形の足を差して、プログラムでランダムに光らせてみました。
2人でお話しているように見えて、なかなか面白いです。

プログラムはこちら。
人形1の足をGNDとOUT1、人形2の足をGNDとOUT5に差しています。

10 VIDEO 0,10:OUT 0
20 OUT RND(2)+RND(2)*16
30 WAIT 1+RND(5),0
40 GOTO 20
情報センターのIchigoJam展示にも追加しました。
